Im unseren Sortiment finden Sie modulare Schütze, die mit Gleichspannung betrieben werden.

Wir setzen Geräte dieser Art häufig in Niederspannung Automatisierungsanlagen ein.

Die in unserem Sortiment verfügbaren modularen Schütze entsprechen der Norm IEC 61095 und haben die EU-Konformitätserklärung.

Wozu dient ein modulares Schütz?

Aufbau und Anwendung eines modularen Schützes

Modulare Schütze sind Geräte, mit denen Sie den Stromfluss in Elektroinstallationen wirtschaftlich und sicher steuern können.

Verwendet werden sie unter anderem:

in Heizungsanlagensteuerungen
in Beleuchtungsanlagen
in Lüftungsanlagen
in elektrischen Stromversorgungssystemen von Elektromotoren

Ein modulares Schütz ist ein mechanischer Steckverbinder, der in Schaltschränken auf einer Schiene montiert wird.

Der Aufbau des Schützes besteht aus:

aus Arbeitskontakten - aus einem oder mehreren Paaren
Spulen
Elektromagneten

Was ist das Funktionsprinzip von modularen Schützen?

Modulare Schütze öffnen und schließen einen Stromkreis durch einen Elektromagneten, wobei:

Das Schließen des Stromkreises (Einschalten des Stroms) erfolgt beim Schließen der Kontakte durch Ansteuerung mit einer Spannung entsprechender Höhe an der Spule des Schützes.

Der Stromkreis wird geöffnet (stromlos), wenn die Kontakte aufgrund des Spannungsabfalls an der Spule automatisch in ihre Ausgangsposition zurückkehren (sie öffnen).

Das oben beschriebene Funktionsprinzip eines modularen Schützes gilt für die gängigsten Schütze, die ausgestattet sind mit Kontakten - normalerweise offen (NO).

Das Sortiment umfasst aber auch Schütze mit Kontakten - normalerweise geschlossen (NC), bei denen das Funktionsprinzip umgekehrt ist - d. h. das Anlegen einer Spannung an die Spule des Schützes unterbricht den gesteuerten Stromkreis.

Arten von modularen Schützen

Modulare Schütze unterscheiden wir nach der Anzahl der Kontakte und der Stromstärke.

Wir unterscheiden:

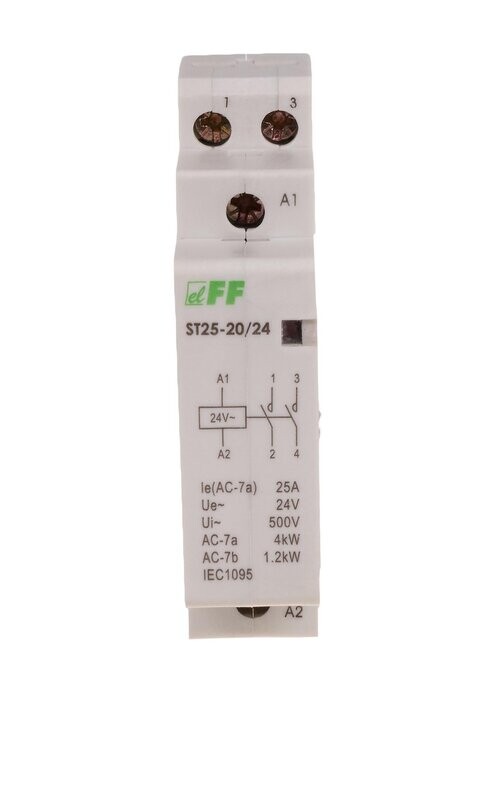

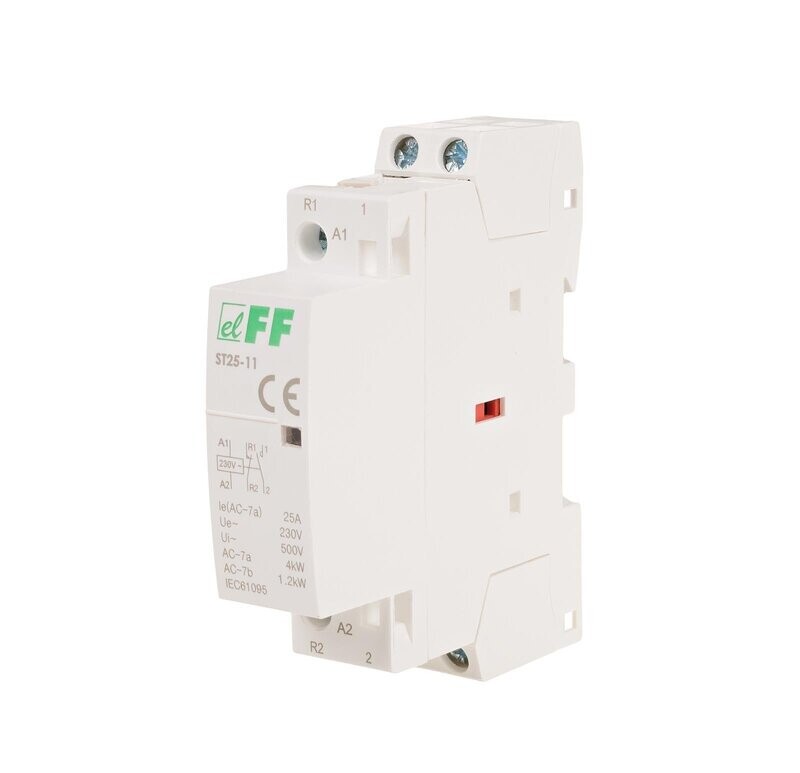

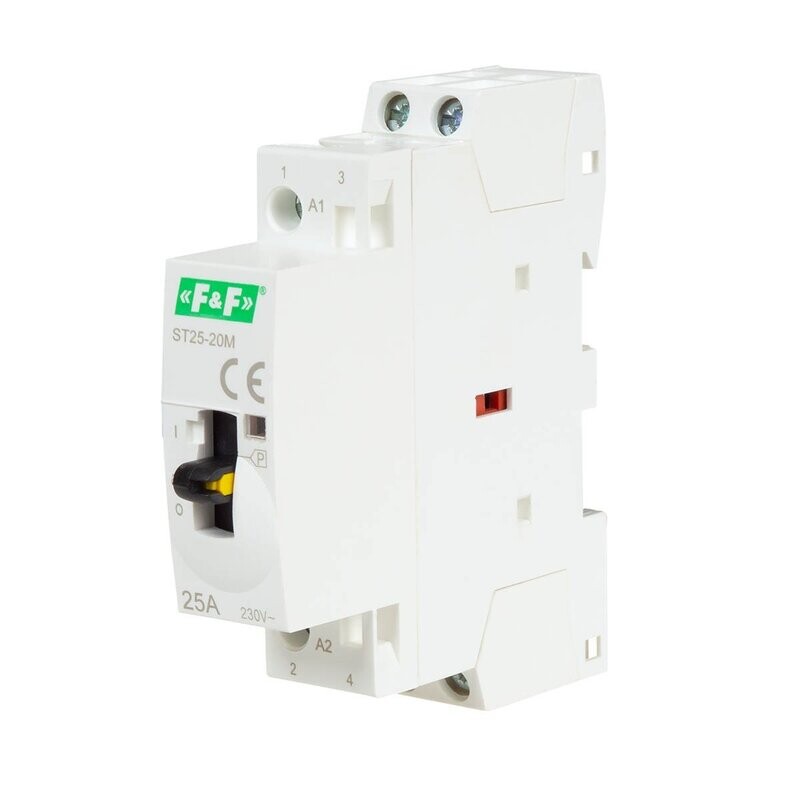

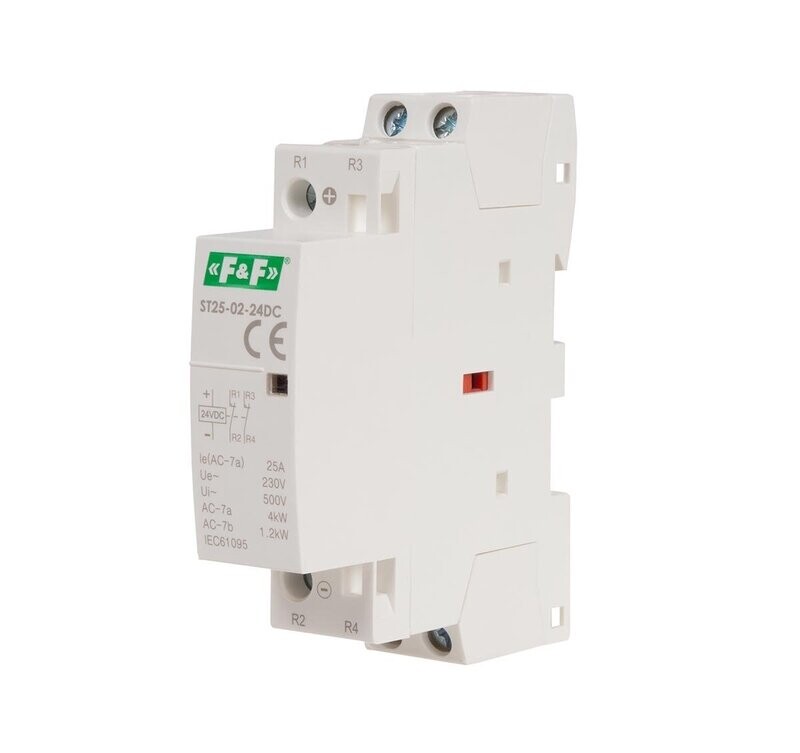

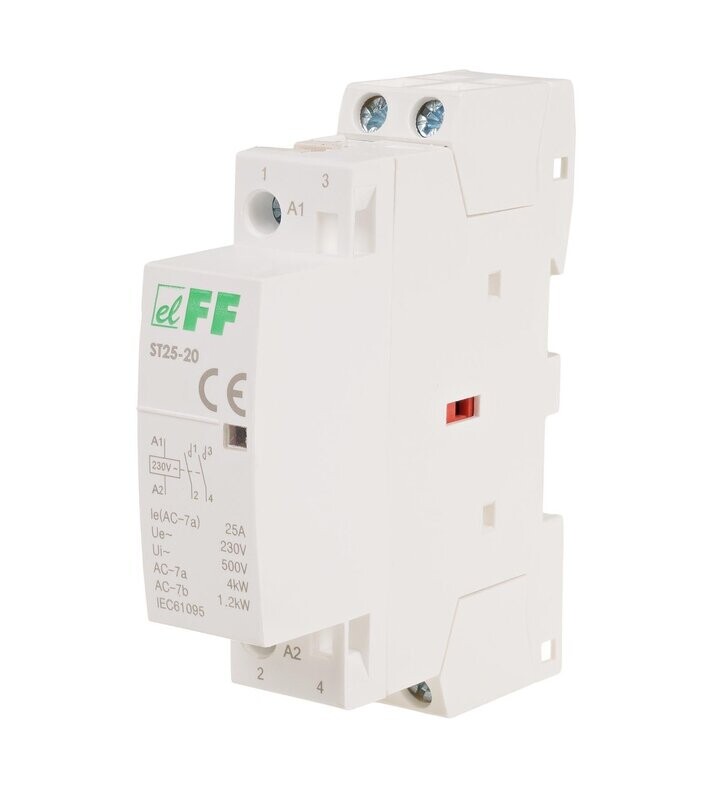

Schütze im 1-Modul-Gehäuse (Modulbreite 17,5 mm). Sie schalten Stromkreise mit einer Belastung von 25A. Sie werden unter anderem verwendet in Beleuchtungssteuerungsanlagen.

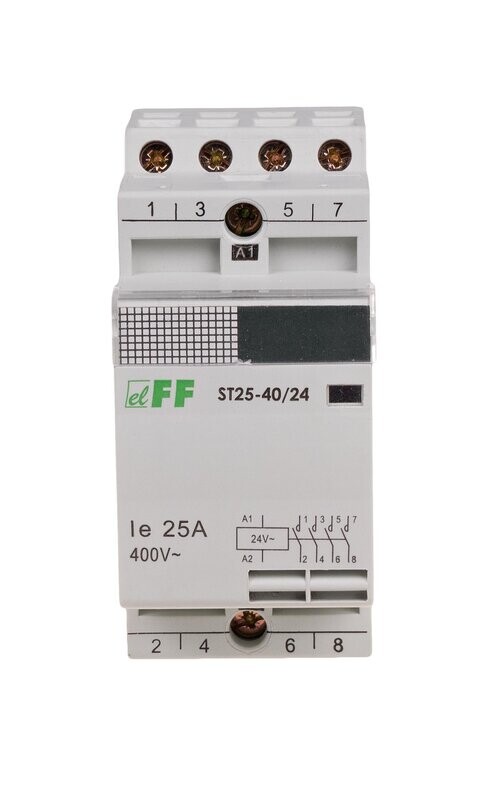

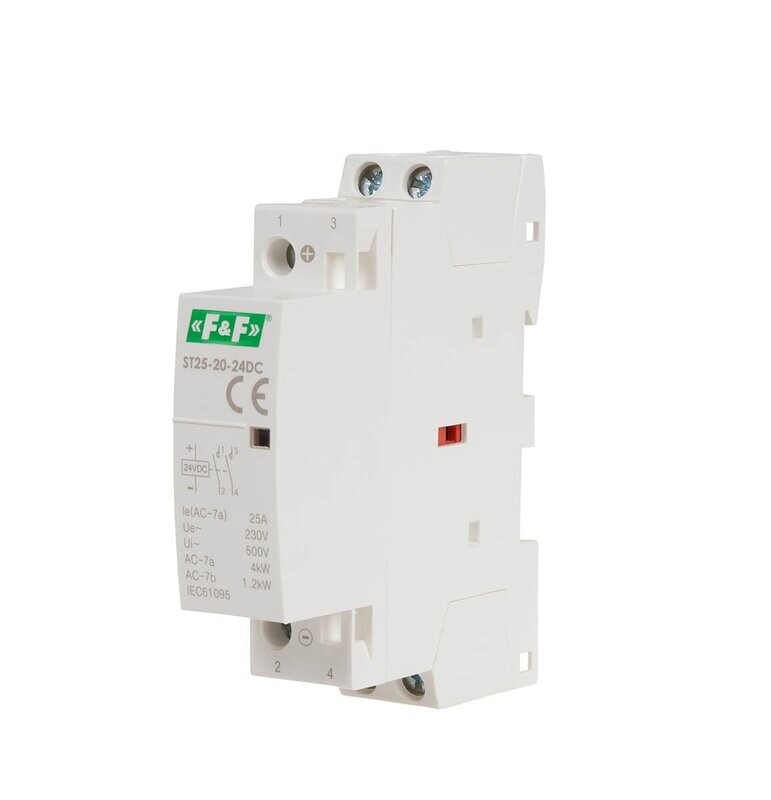

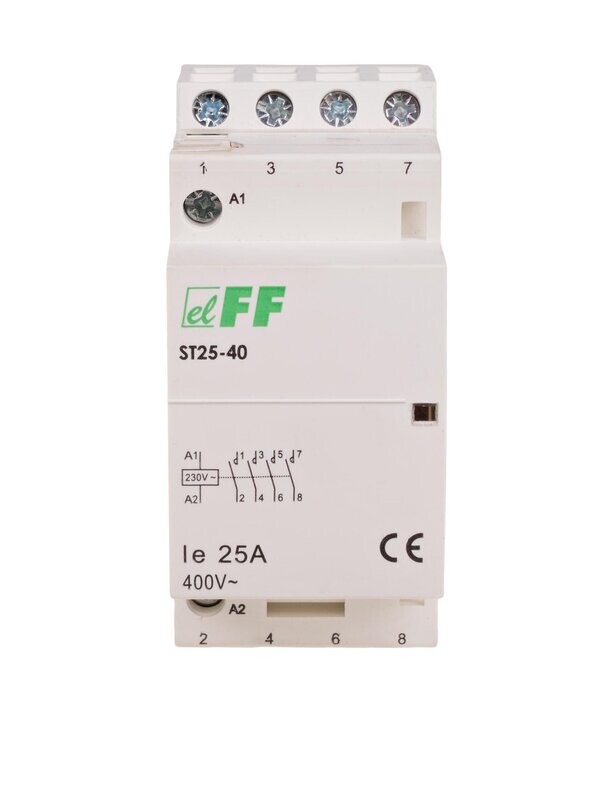

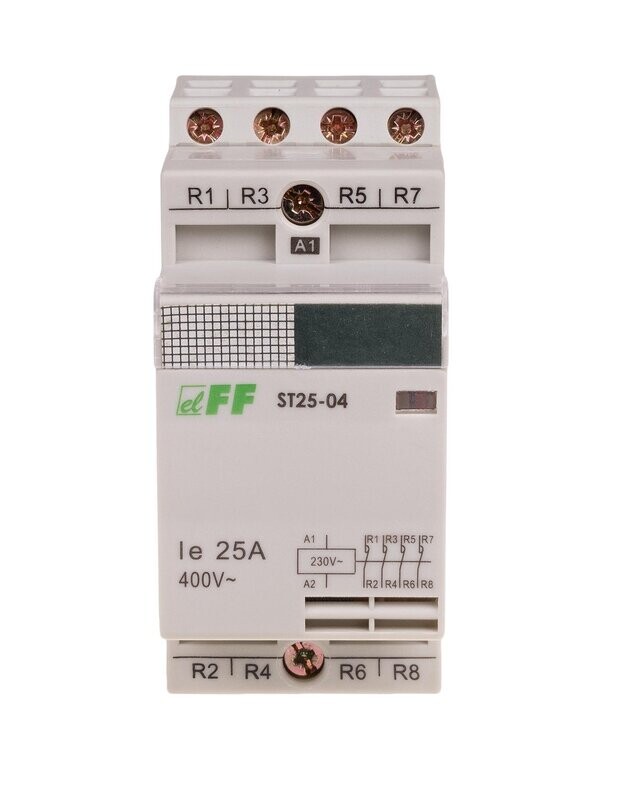

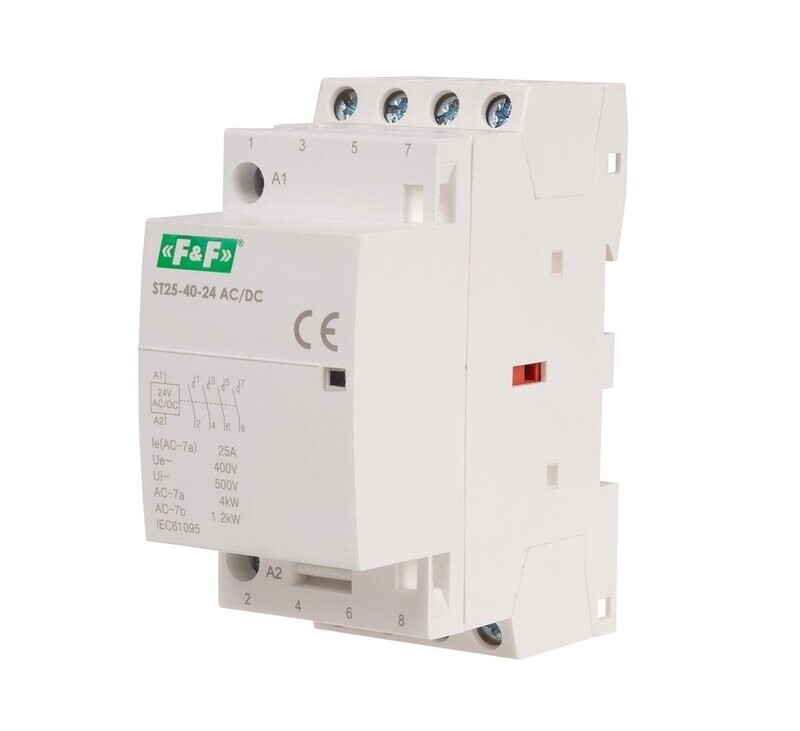

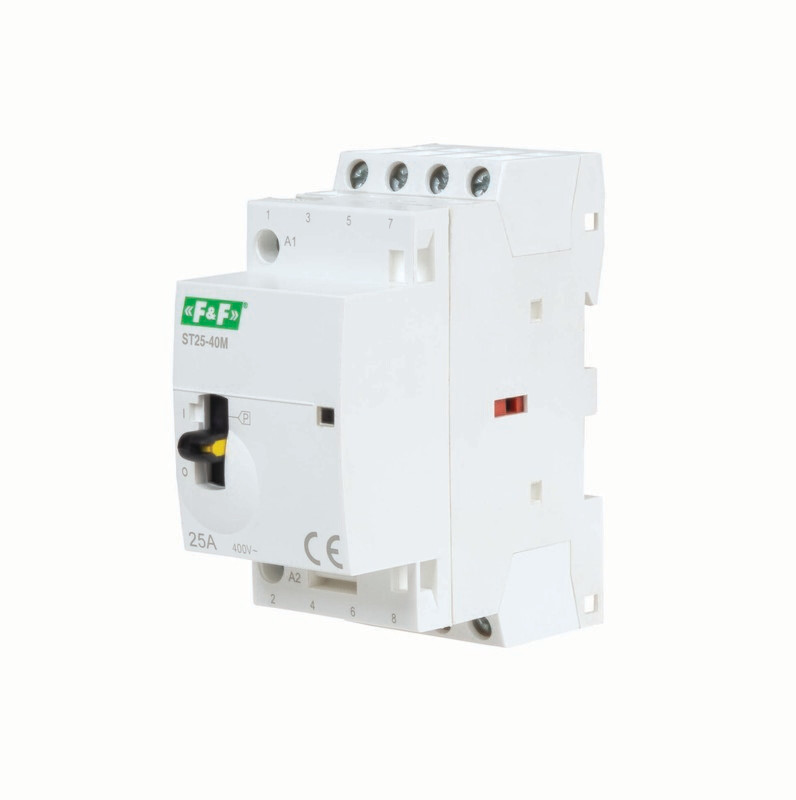

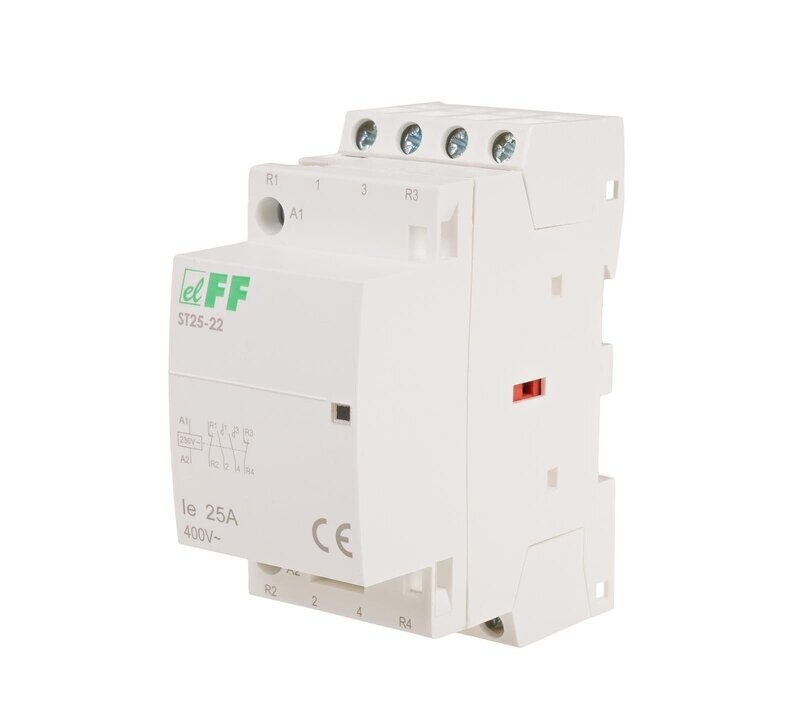

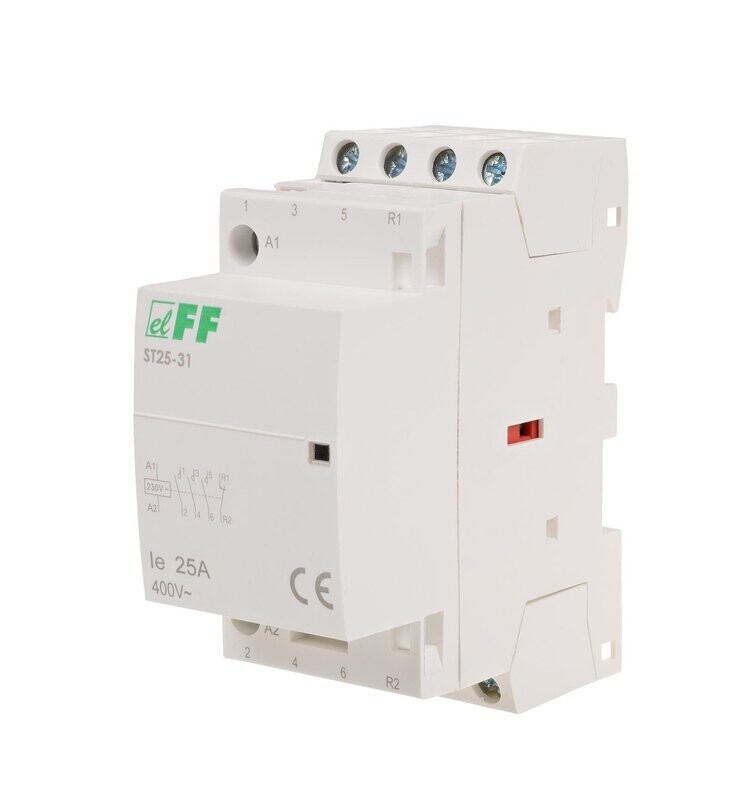

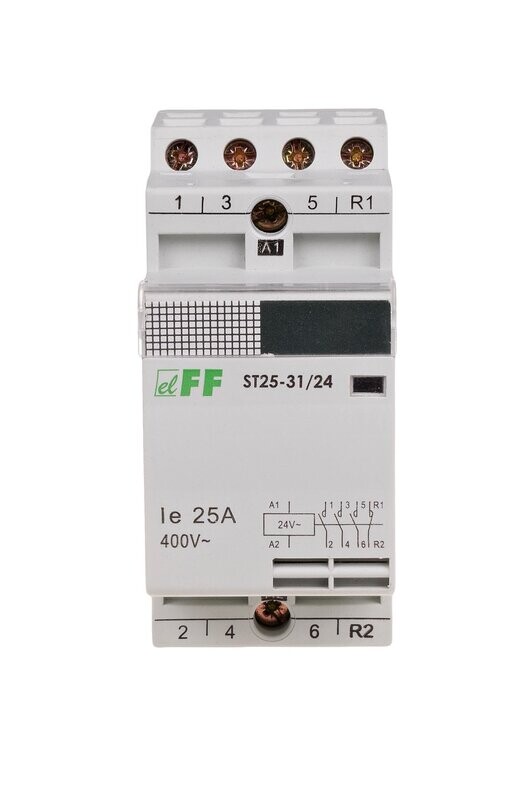

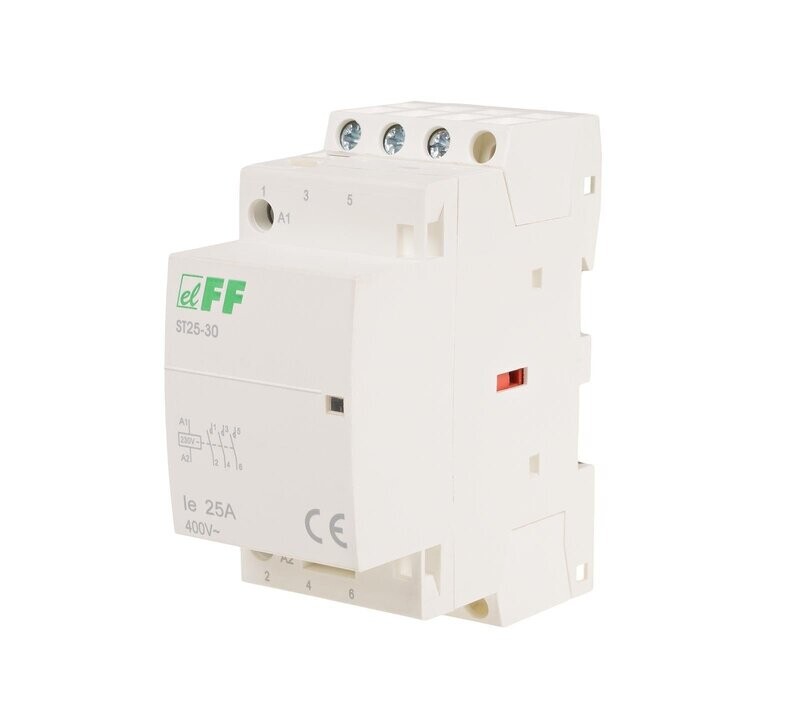

Schütze im 2-Modul-Gehäuse (Modulbreite 35 mm). Die Nennlast solcher Schütze beträgt in der Regel 25 A für die Lastkategorie AC 1. Sie werden zum Schalten von Heizgeräten, ohmschen Lasten und niederinduktiven oder nicht induktiven Lasten verwendet.

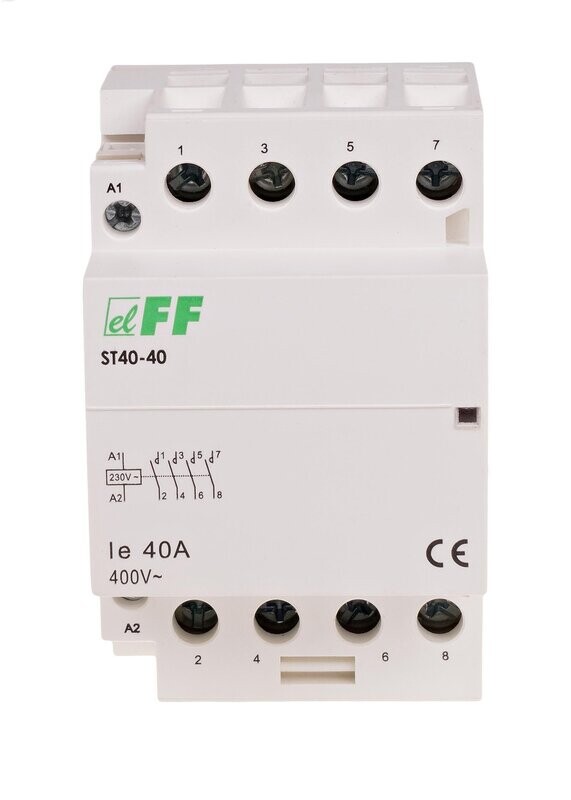

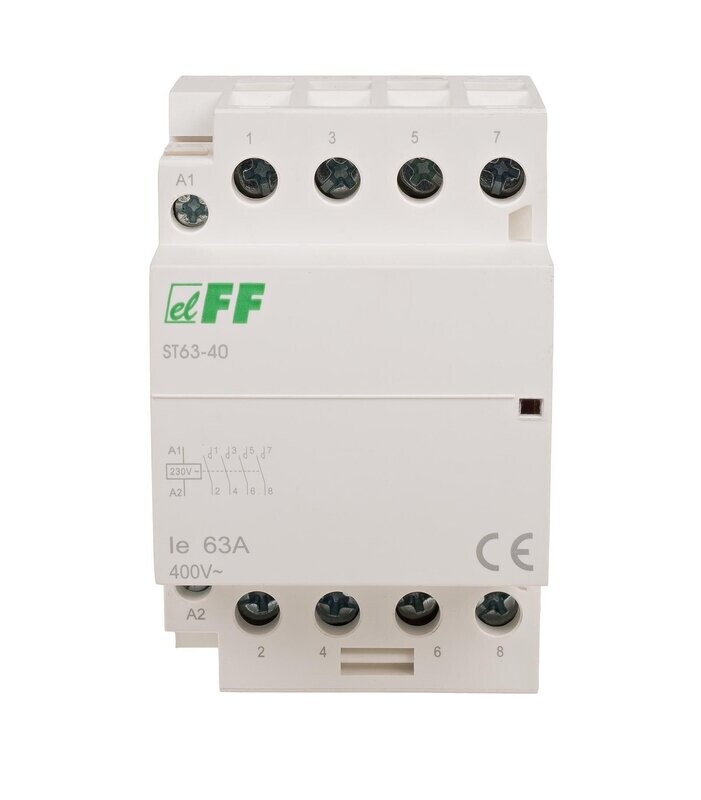

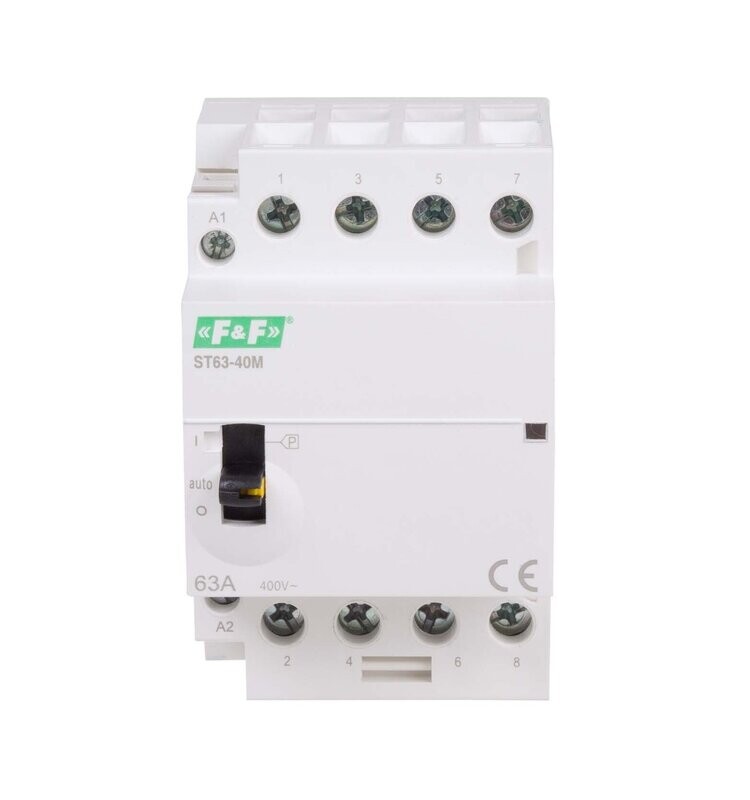

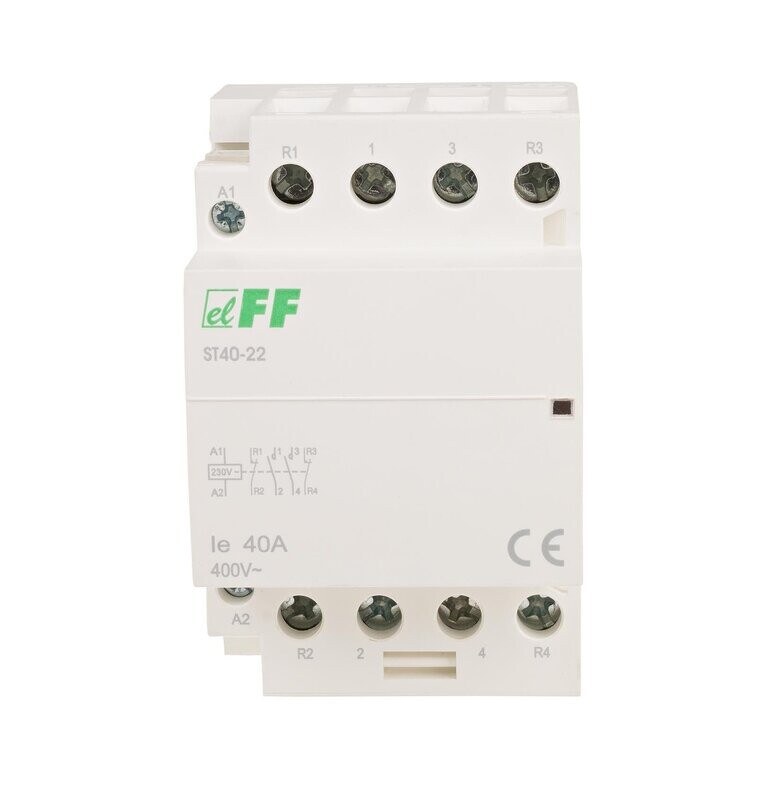

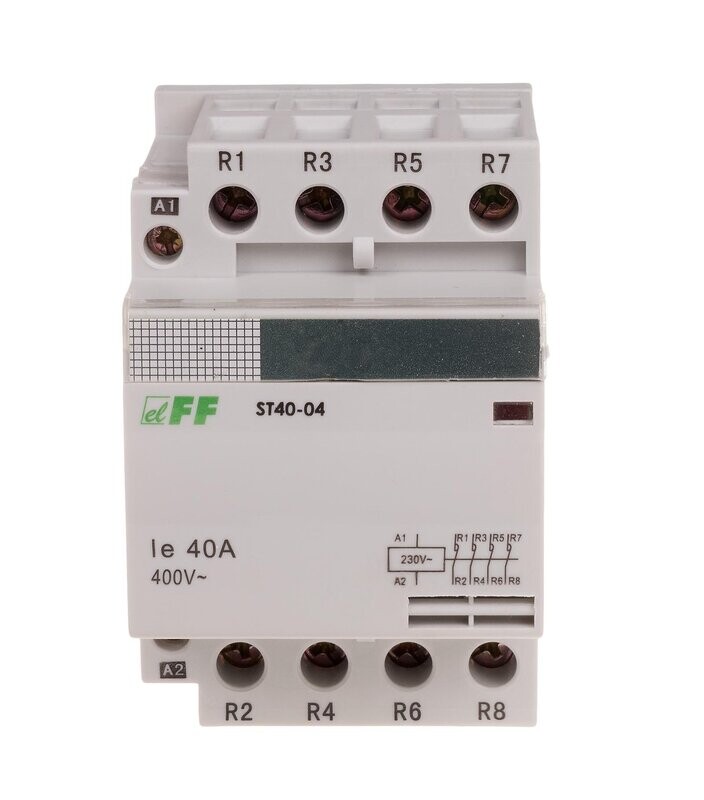

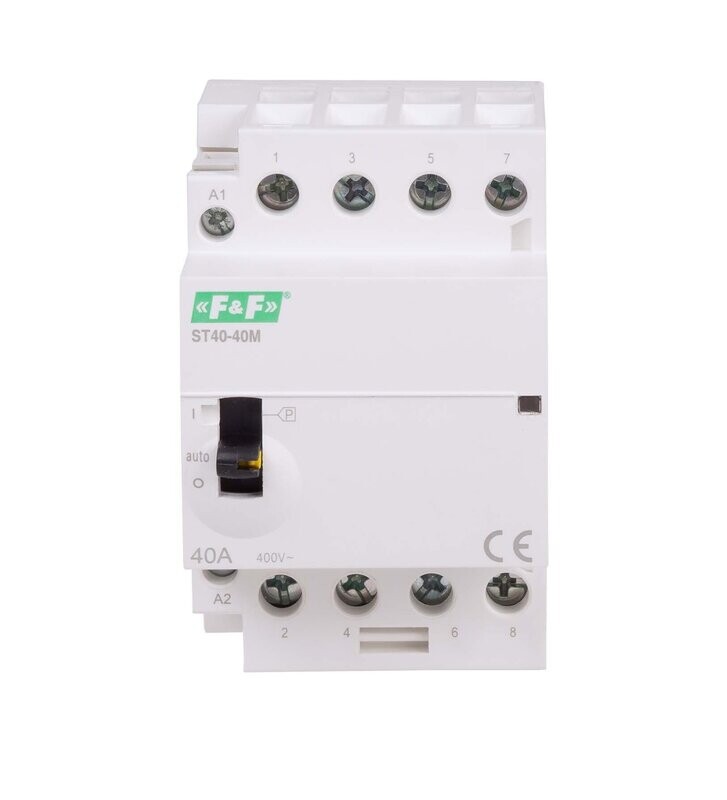

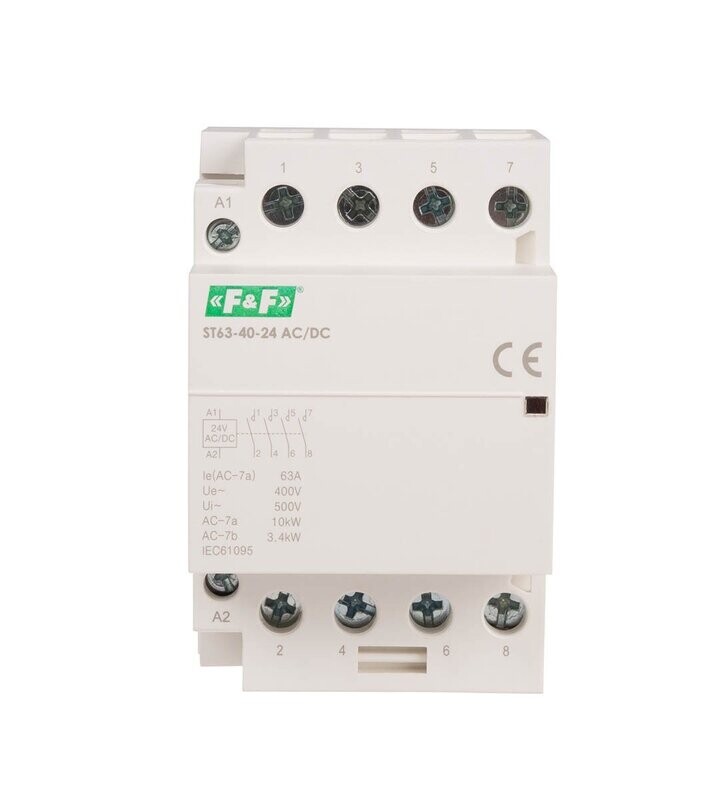

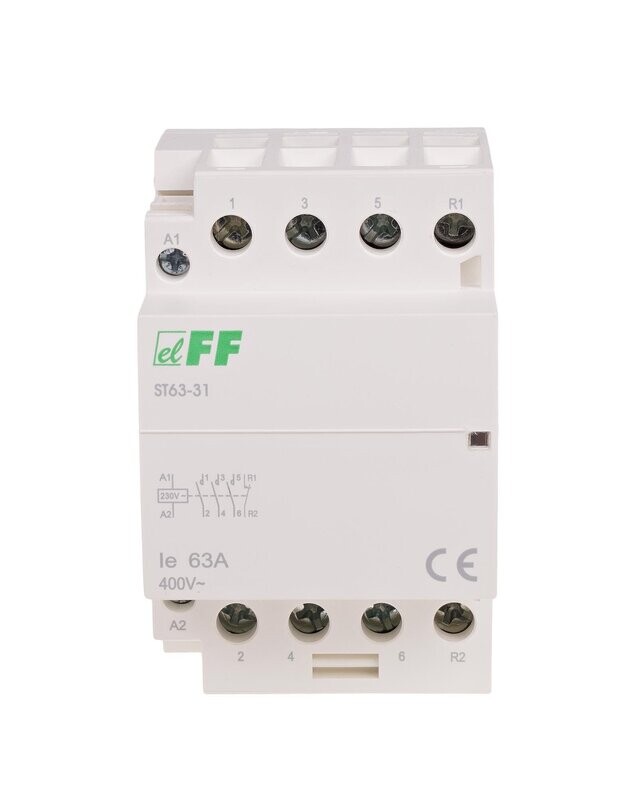

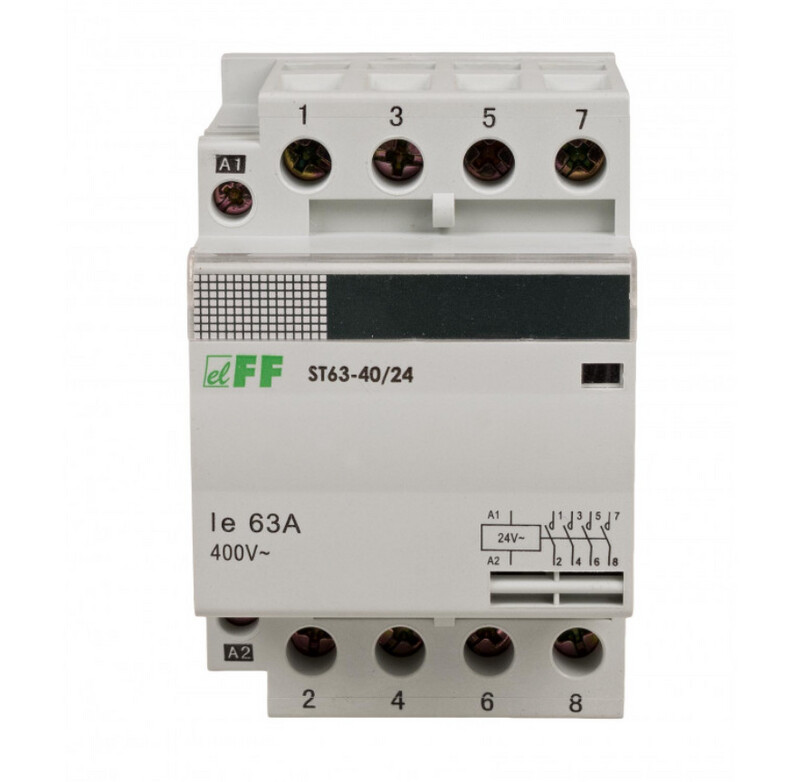

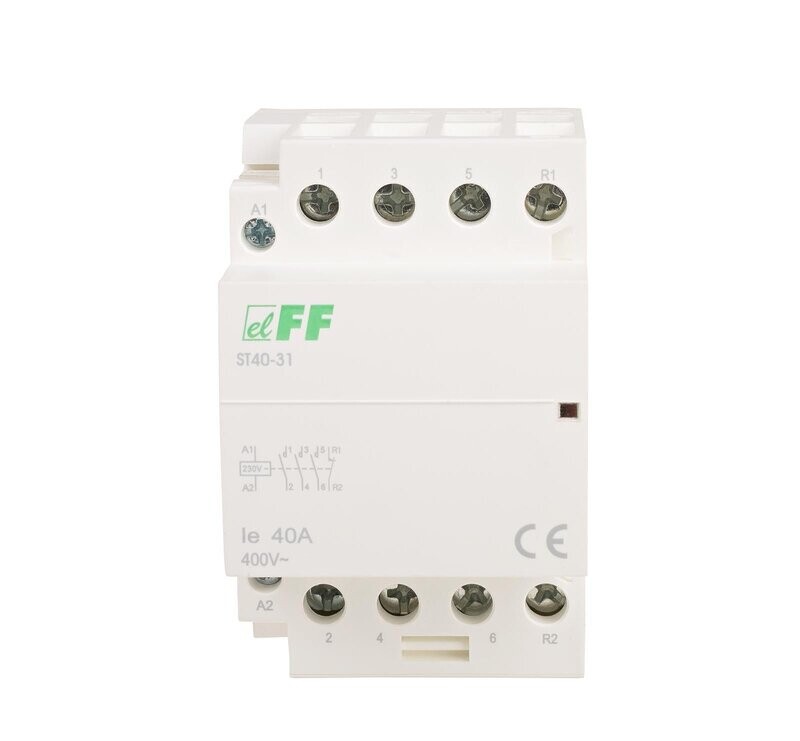

Schütze im 3-Modul-Gehäuse (Modulbreite 52,5 mm). Dank solcher Schütze können wir eine Vielzahl von Entladungslampen, Natriumdampflampen sowie induktive Lasten von 40-63A . einschalten.

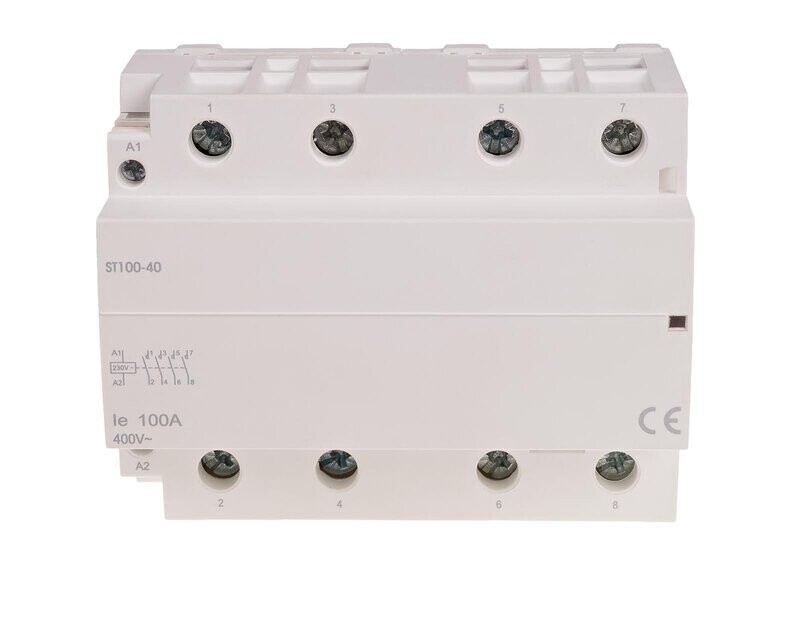

Schütze im 6-Modul-Gehäuse (Modulbreite 105 mm). Sie ermöglichen das Schalten von großen induktiven Lasten bis 100A.

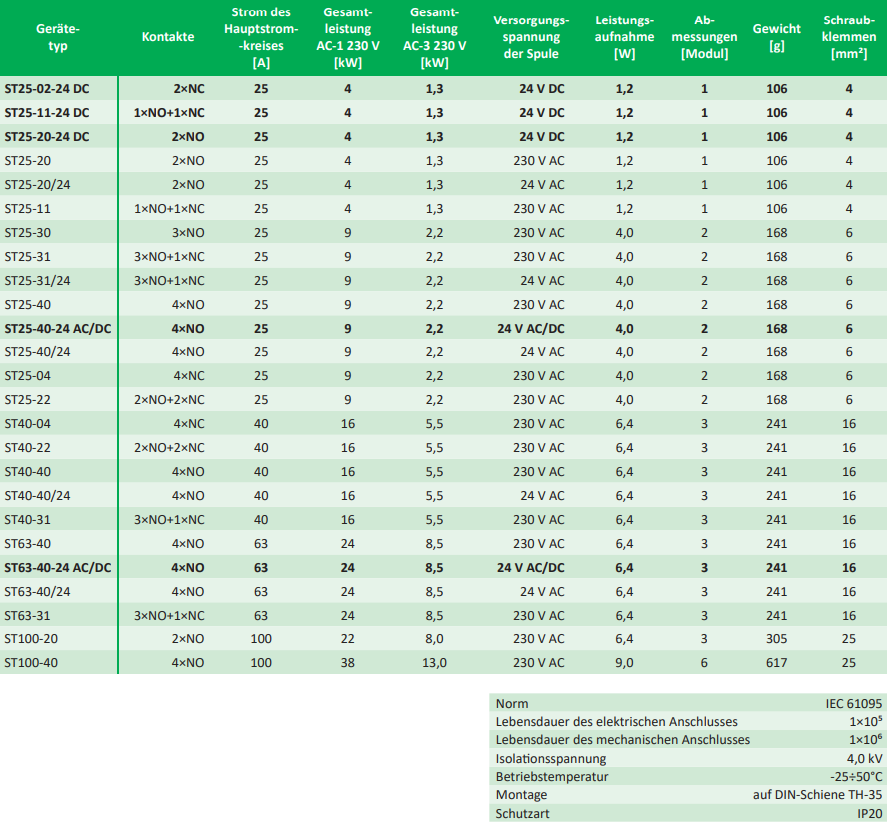

Unser Sortiment umfasst elektromagnetische Schütze in einem modularen Gehäuse, die direkt auf einer 35-mm-Schiene montiert werden können. Die verfügbaren Geräte sind zum Schalten von Stromkreisen mit einer Belastung von 25A bis 100A und einer Spannung von 24V AC, 230V AC und 24V AC/DC ausgelegt.

Modulare Schütze bieten eine Vielzahl von Kontaktkonfigurationen, die ihren Einsatz in einer Vielzahl von Systemen ermöglichen:

1x NO + 1x NC (1 Kontakt Schließer + 1 Kontakt Öffner)
2x NO (2 Kontakte Schließer)
2x NC (2 Kontakte Öffner)
2x NO + 2x NC (2 Kontakte Schließer + 2 Kontakte Öffner)
3x NO (3 Kontakte Schließer)
3x NO + 1xNC (3 Kontakte Schließer + 1 Kontakte Öffner)
4x NO (4 Kontakte Schließer)

Die vorgestellten modularen Schütze zeigen den Schaltzustand mit einer roten Markierung im Fenster an. Alle verfügbaren Geräte haben die Schutzart IP20. Sie sorgen für effektives Arbeiten bei Umgebungstemperaturen von -25 bis 50oC.

Modulares Schütz oder Relais?

Modulare Schütze schließen und öffnen Stromkreise. Sie können unter normalen Bedingungen arbeiten. Im Gegensatz zu Relais halten sie jedoch den Überlastungen stand, die während ihres Betriebs auftreten.

Was ist noch der Unterschied zwischen einem Schütz und einem Relais?

Es gibt nur eine Kontaktlücke in einer Leitung im Relais. Wir haben im Schütz zwei Unterbrechungen. Daher ist ein Schütz besser geeignet, größere Ströme und induktive Lasten zu unterbrechen. Modulare Schütze unterscheiden sich auch in ihrem Einsatz von Relais. Modulare Schütze werden zum Anschluss von Haupt-, Hochstrom-, Elektroanlagen wie zum Beispiel Elektromotoren verwendet. Die Relais hingegen sind mit den Steuerkreisen verbunden.

Modulare Schütze sind beständig gegen hohe Schaltfrequenzen und haben zudem einen geringen Stromverbrauch. Ihre Kontakte bestehen aus modernen Materialien, und das Gerät ist insgesamt klein. Dank dieser Eigenschaften arbeiten sie lange und störungsfrei, und ihre Anwendung ist sehr breit gefächert.

Wo sind modulare Schütze geeignet?

Sie werden in Motorstromkreisen verwendet, wenn Heizungen, Lampen, Pumpen, Lüfter und Sirenen eingeschaltet werden. Der Einsatz eines modularen Schützes erhöht auch die Sicherheit und Effizienz der Elektroinstallation. Es wirkt sich auch auf eine längere Lebensdauer aus, da das Risiko eines Ausfalls beseitigt wird.
