Elektromagnetische Relais

Single - Modul für Hutschiene oder zur Montage in einer Unterputzdose
Mit verschiedenen Kontaktkonfigurationen
Bei unterschiedlicher Spulenversorgungsspannung
Ausgestattet mit einer Diode, die die Aktivierung des Relais anzeigt

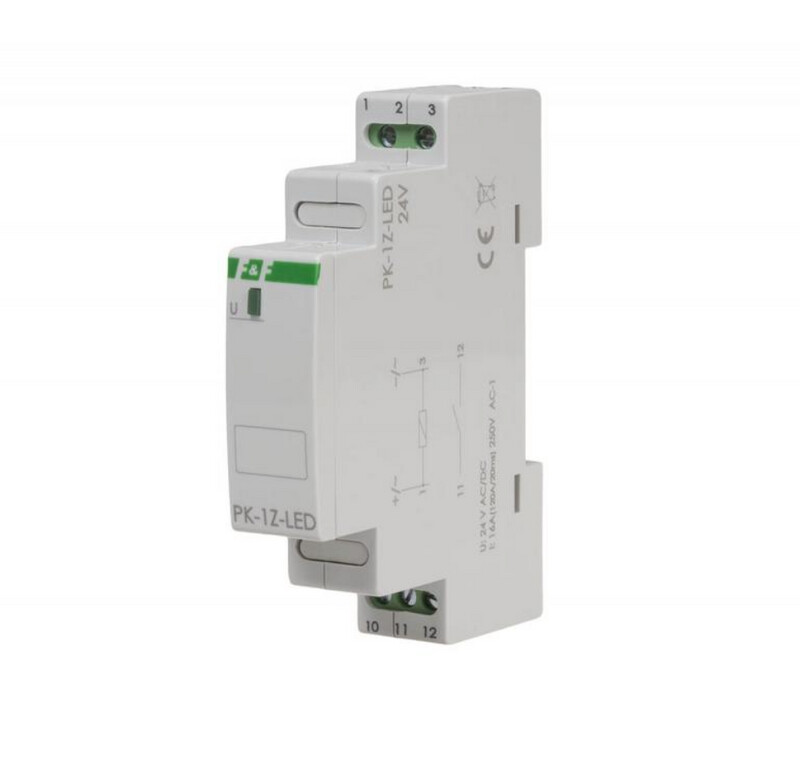

Auch in der Version mit Inrush für LED

Entdecken Sie unser Sortiment an elektromagnetischen Relais

Elektromagnetische Relais

Konfigurationen der Kontakte in elektromagnetischen Relais des Herstellers F&F

Die von uns angebotenen elektromagnetischen Relais sind mit einer anderen Konfiguration von Kontakten ausgestattet.

Darunter befinden sich Modelle, die enthalten:

Einmal Umschaltkontakt NO/NC
Einmal Schließerkontakt NO
Zweimal Schließerkontakt NO
Zweimal Umschaltkontakt NO/NC und zweimal Öffnerkontakt
Zweimal Umschaltkontakt NO/NC und zweimal Schließerkontakt
Dreimal Umschaltkontakt

Was gibt es sonst noch zu wissen über unsere elektromagnetischen Relais?

Wir bieten Relais mit unterschiedlichen Spulenversorgungsspannungen an:
12V, 24V, 48V, 110V, 230V AC, 7V-30 V AC, 9V-40 V DC und 110V-265 V AC
Unsere elektromagnetischen Relais sind mit einer grünen LED ausgestattet. Seine Beleuchtung bedeutet, dass das Relais eingeschaltet ist. Es ist eine komfortable Lösung zur schnellen Diagnose des Schaltschrankes.

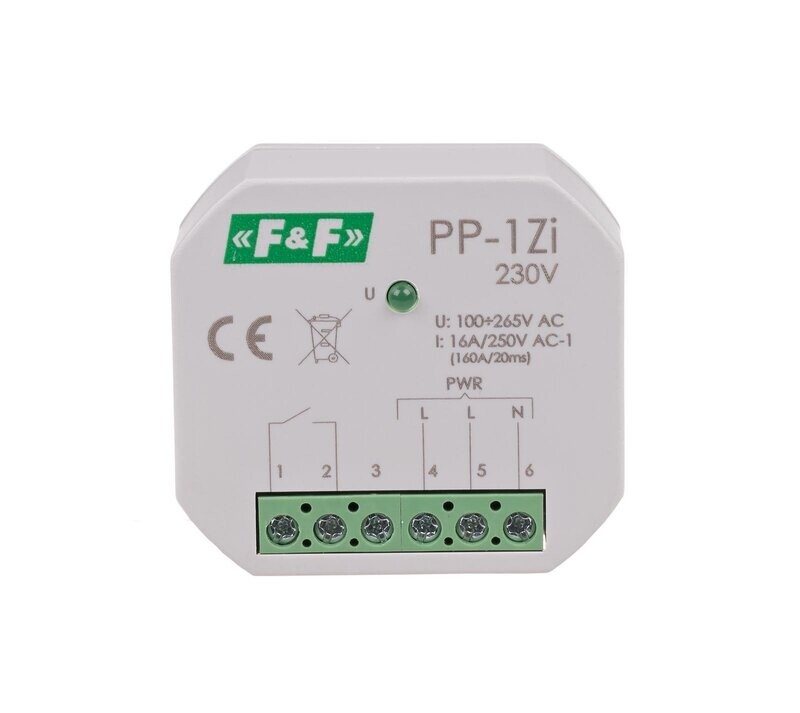

Die elektromagnetischen Relais von F&F sind auch in einer Version Inrush erhältlich. Sie sind für das Schalten von Stromkreisen mit hohem Anlaufstrom bestimmt. Sie funktionieren gut in LED-Beleuchtungskreisen, die mit Impulsnetzteilen arbeiten. Ein wichtiges Merkmal von elektromagnetischen Einschaltrelais ist ihre extrem hohe Beständigkeit gegen Stoßströme. Das Relais ist für 20 ms mit bis zu 160 A belastet. Ein solches Design sorgt dafür, dass diese Relais eine längere Lebensdauer haben und das Phänomen des Verklebens der Kontakte eliminiert wird. Dabei spielt es keine Rolle, ob der Stromkreis mit Leuchtstoff-, Halogen- oder LED-Lampen belastet wird. Das Modell des Relais mit einem Kontakt, der für Empfänger mit hohem Anlaufstrom geeignet ist, ist mit dem Symbol "i" gekennzeichnet.

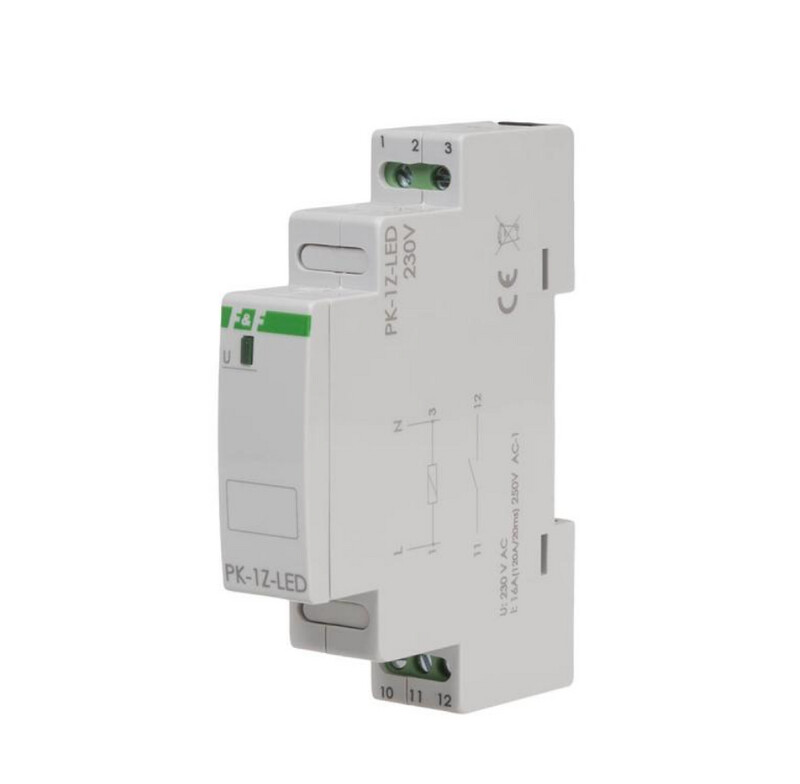

Die Relais für Hutschienenmontage haben ein 1-Modul-Gehäuse.

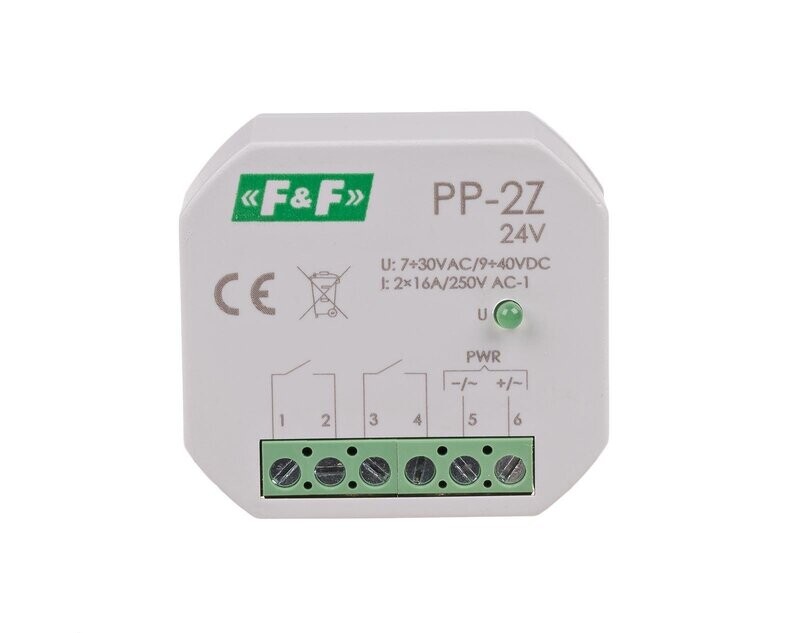

Die anderen sind für den Einbau in Unterputzdosen mit einem Durchmesser von 60 mm vorgesehen.

Wozu dient ein elektromagnetisches Relais?

Anwendung elektromagnetischer Relais

Ein elektromagnetisches Relais ermöglicht die sichere Steuerung von:

Beleuchtungskreise
Heizungs- und Lüftungsanlagen
Wärmepumpen
kleine Motoren

Der Einsatz elektromagnetischer Relais ist weit verbreitet und allgemein bekannt. Von Industrie- und öffentlichen Gebäuden bis hin zu Wohngebäuden. In Industrie- oder Gebäudeautomationssystemen arbeiten sie häufig mit Bewegungsmeldern, Präsenzmeldern und Steuerungsuhren zusammen.

In der Industrie hingegen erstellen sie Systeme mit Schaltern oder Bedienknöpfen.

Das Funktionsprinzip eines elektromagnetischen Relais

Wie funktioniert ein elektromagnetisches Relais?

Das Funktionsprinzip eines elektromagnetischen Relais beruht auf dem Schließen und Öffnen eines elektrischen Stromkreises. Diese Funktion übernehmen die beiden Hauptelemente des Relais, nämlich die Spule und die Kontakte. Wenn wir Strom an die Spule anlegen, schließen oder öffnen sich die Kontakte. Das hängt von der Art der Kontakte ab. Sie können sein:

Kontakte Schließer (NO),
Kontakte Öffner (NC)
Kontakte Umschalten (NO/NC)

Elektromagnetisches Relais und Installationsrelais

Das elektromagnetische Relais und das Installationsrelais sind ein und dasselbe Gerät. Das Installationsrelais ist ein elektromagnetisches Relais in einem Installationsgehäuse.

Wir montieren es:

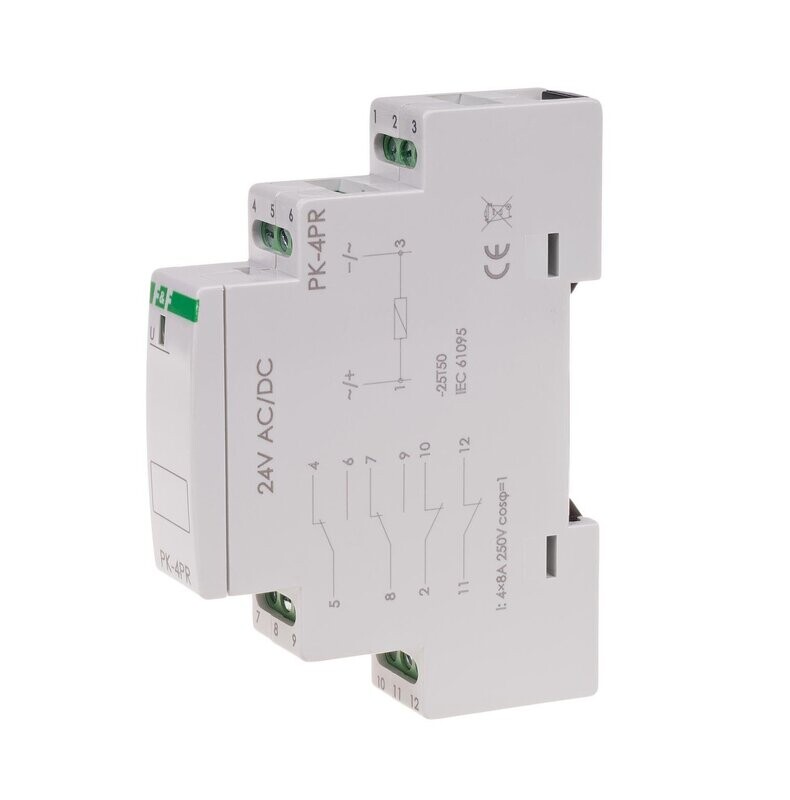

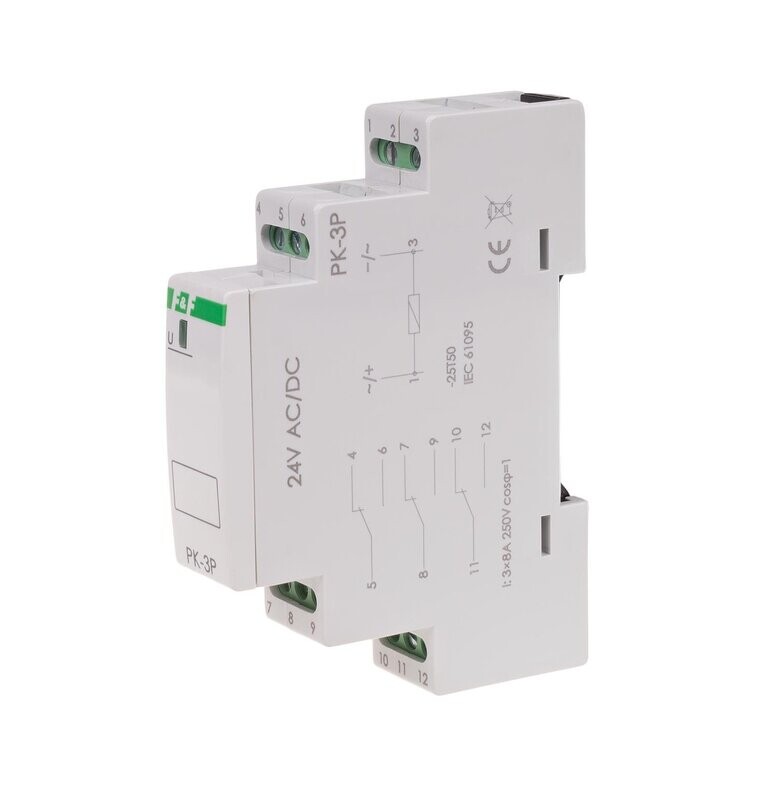

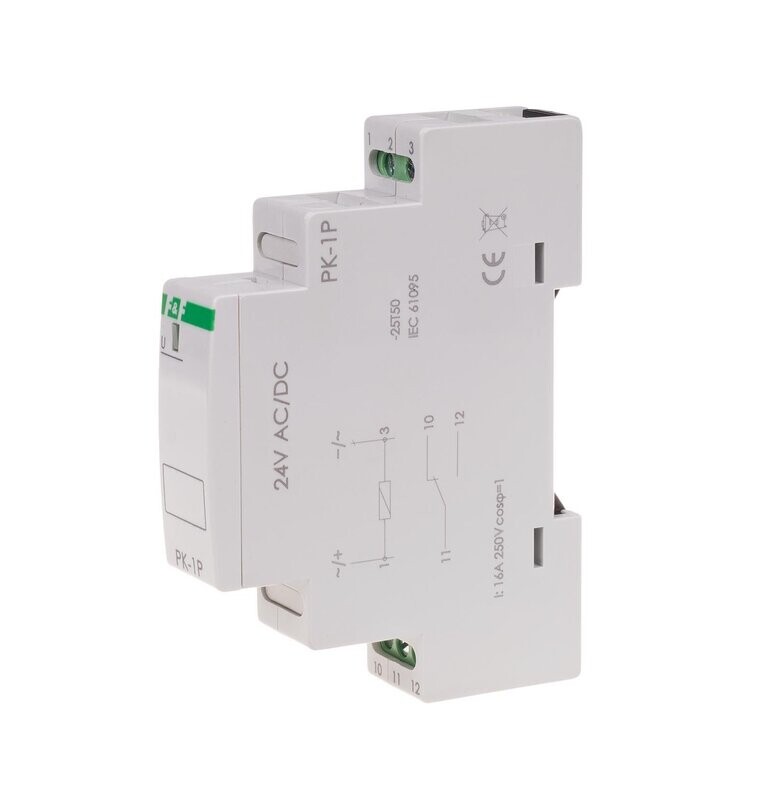

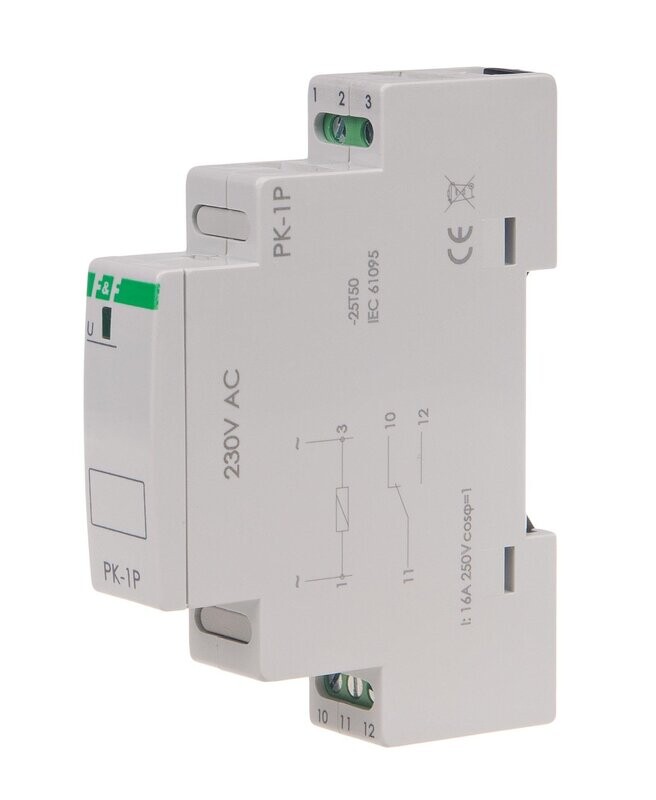

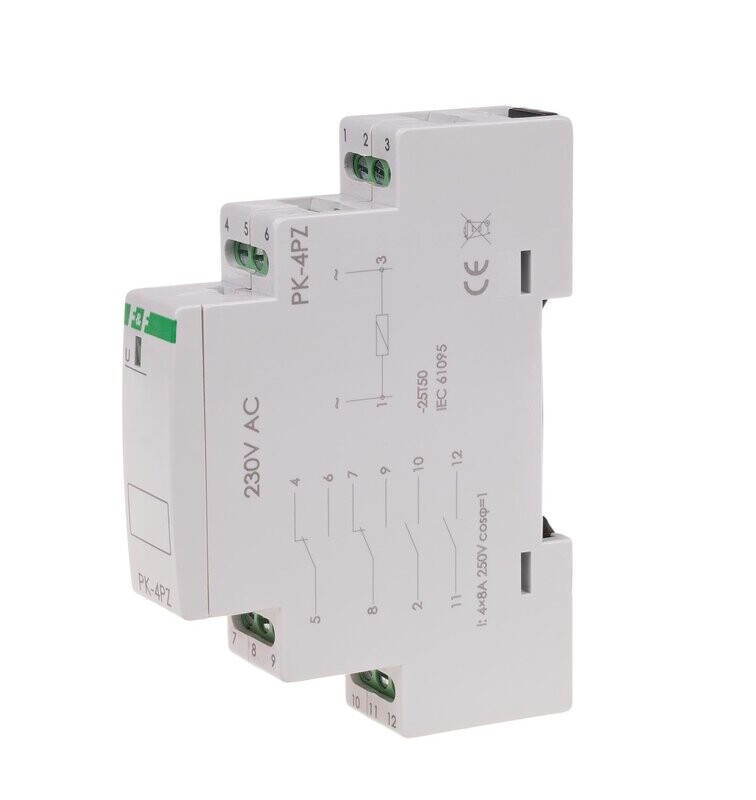

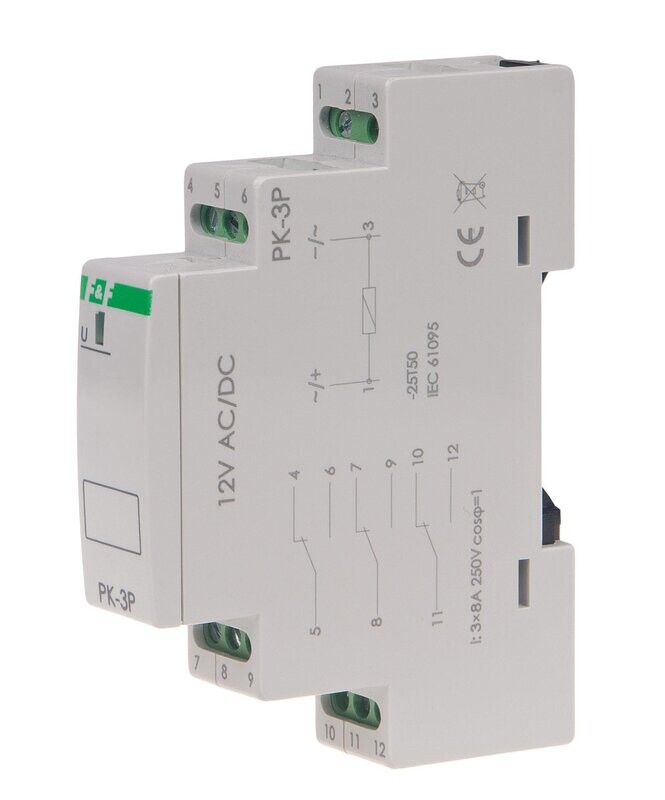

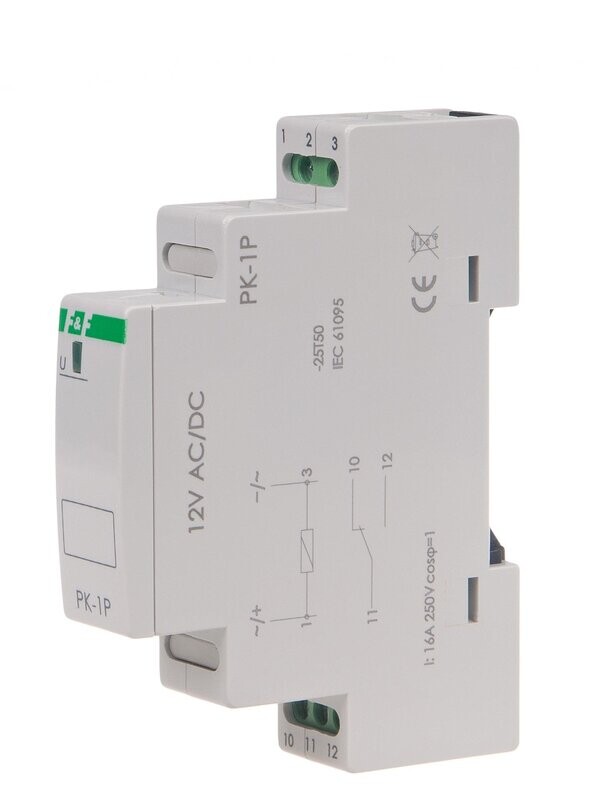

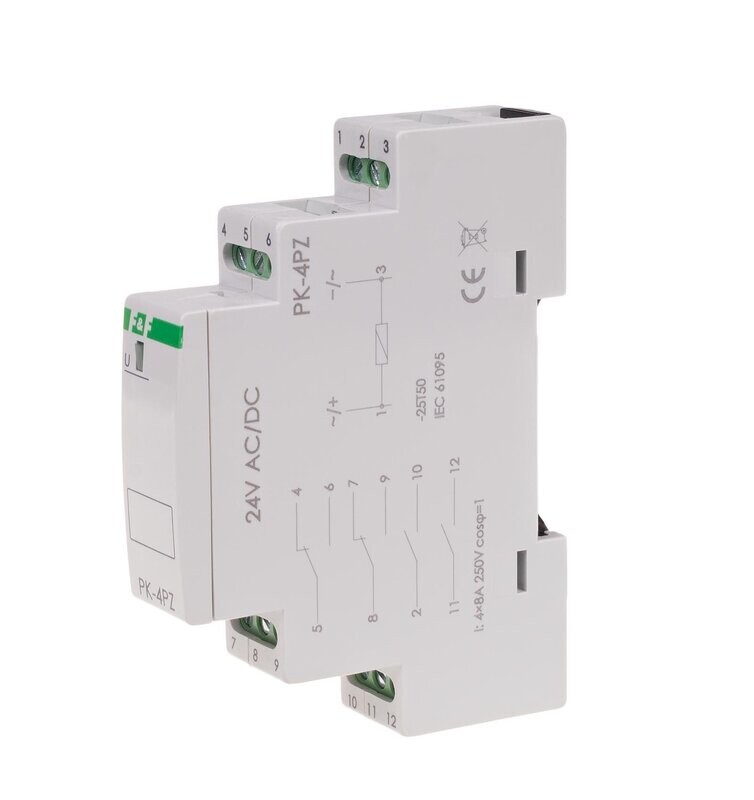

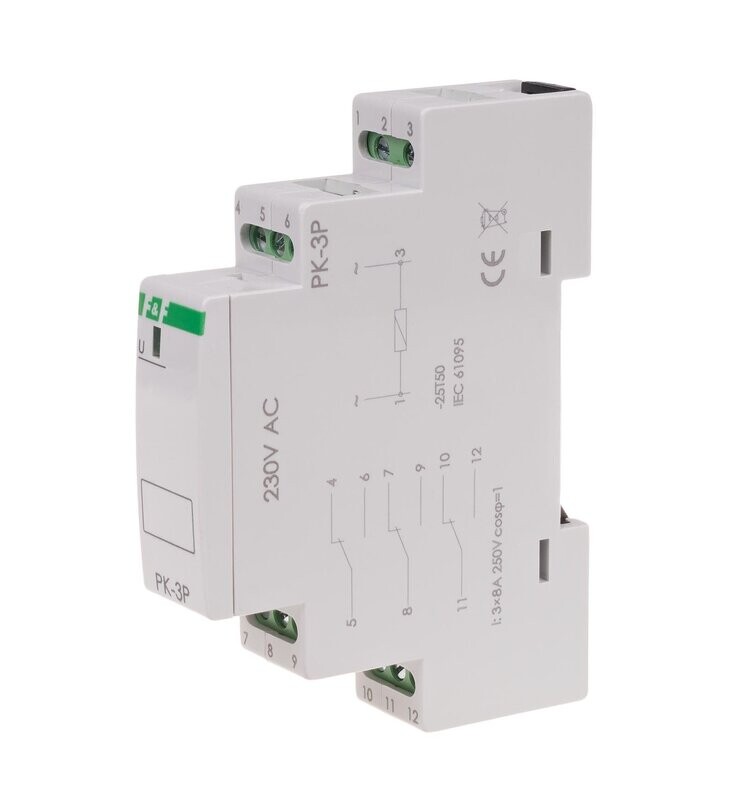

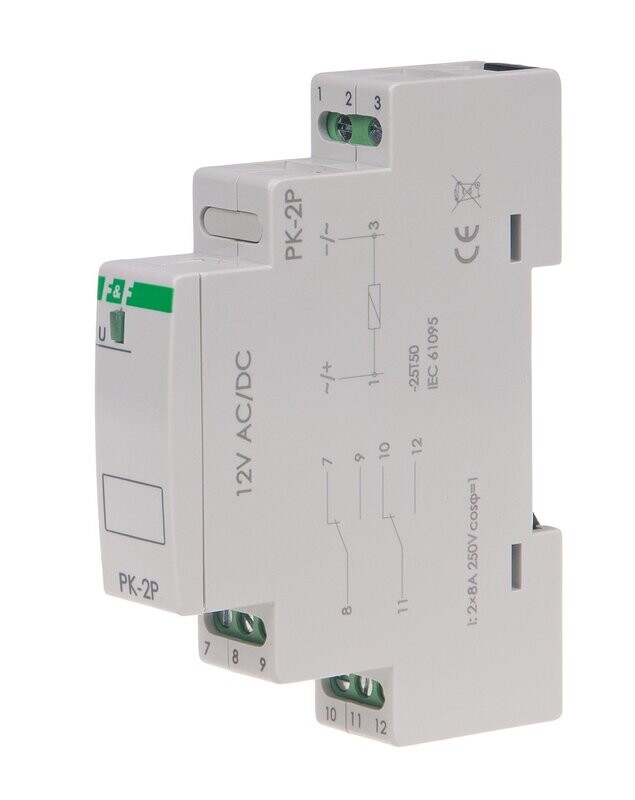

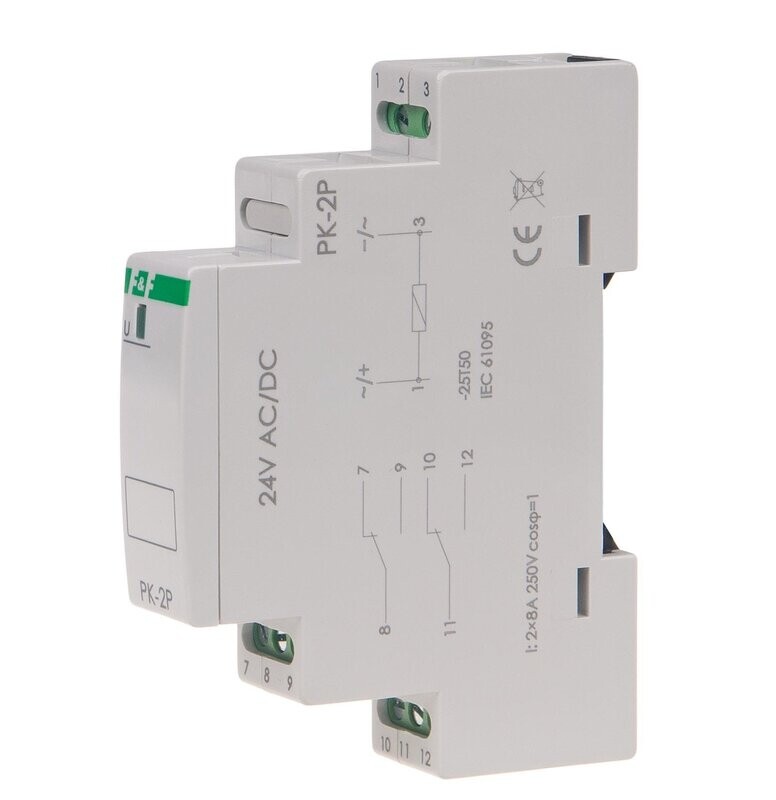

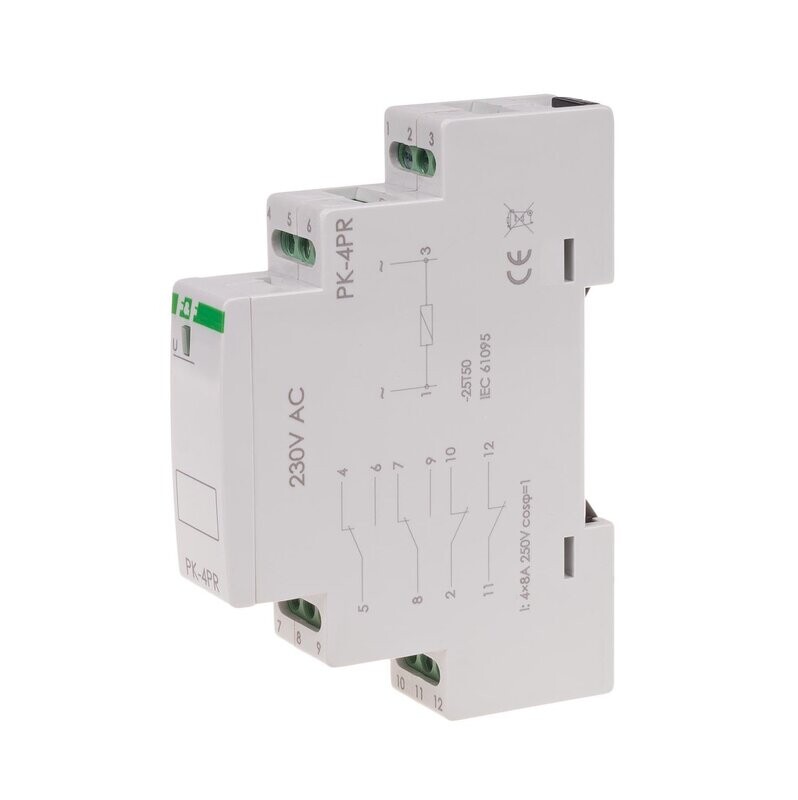

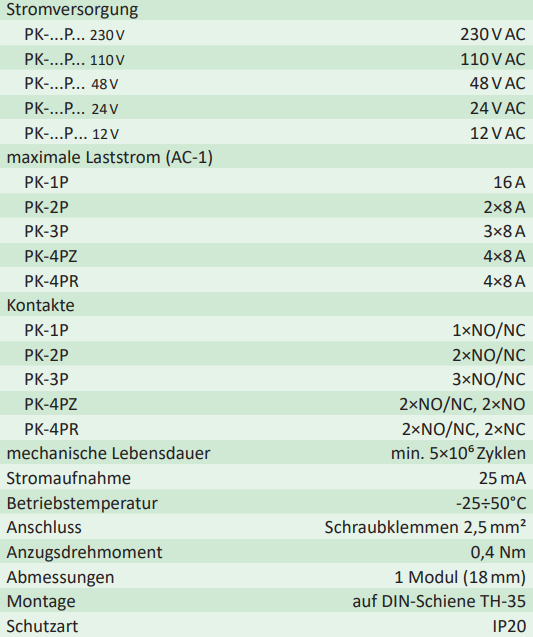

auf einer DIN-Schiene z.B. diese Versionen unserer Elektromagnetischen Relais: PK1-1P, PK-2P, PK-3P, PK-4PR und PK-4PZ

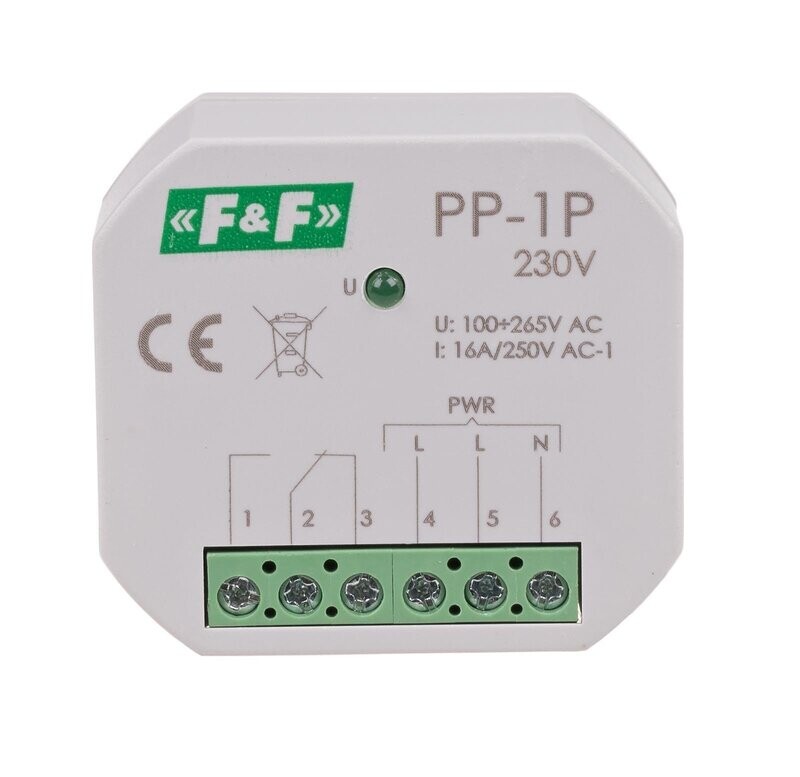

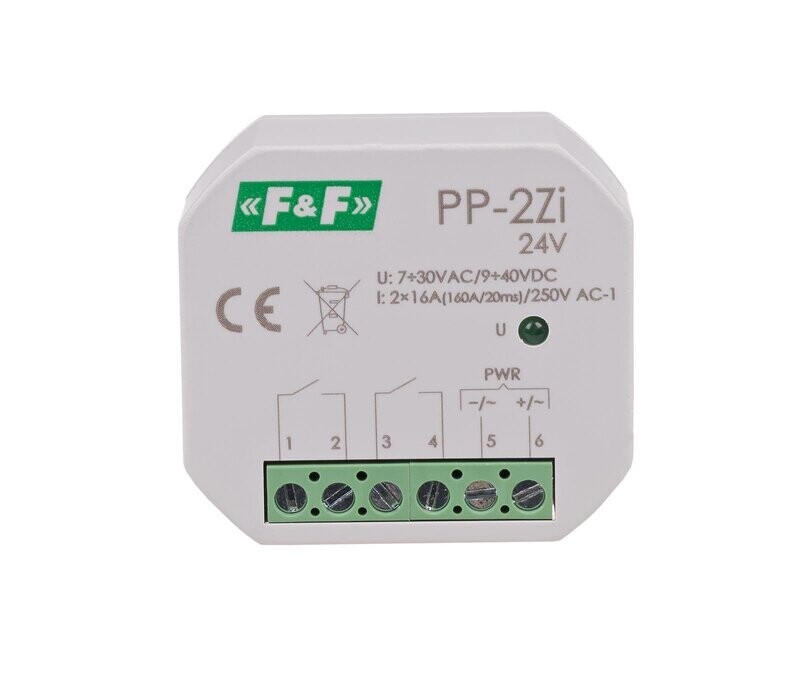

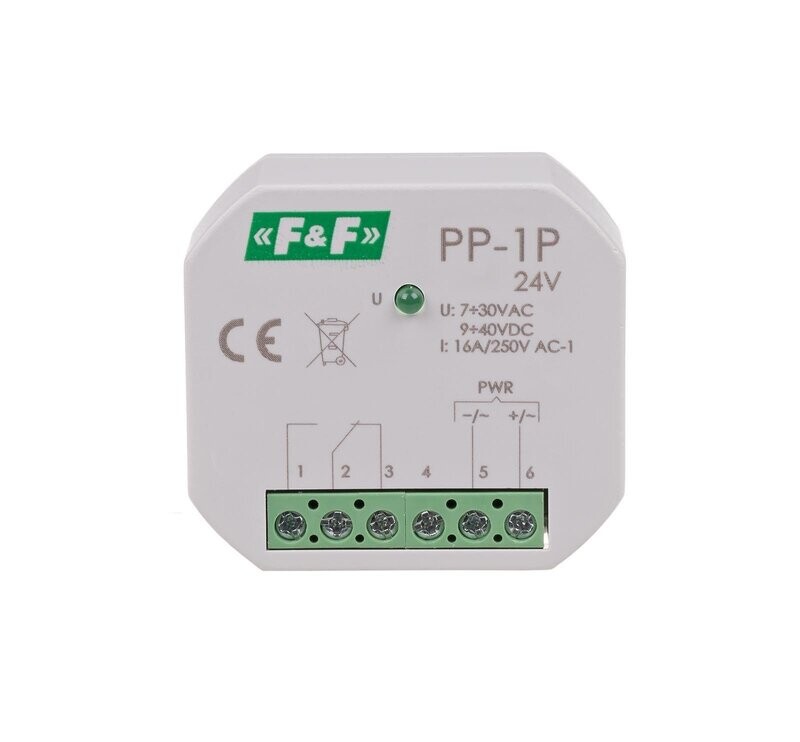

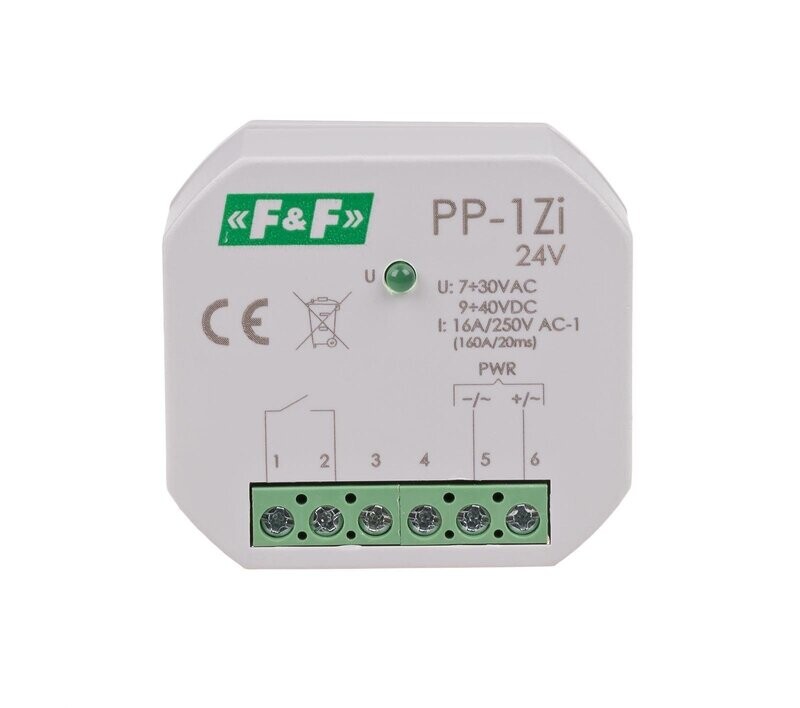

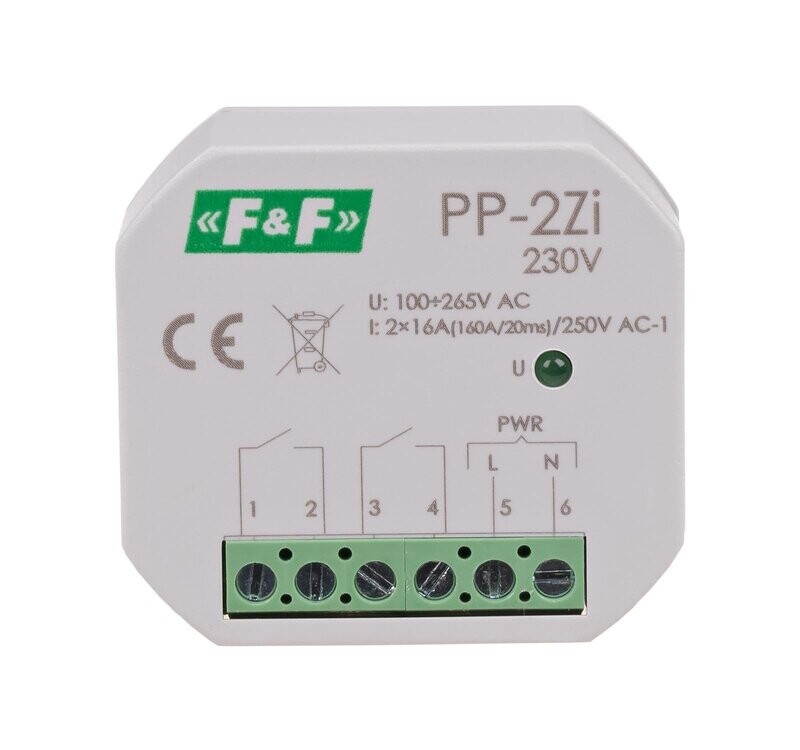

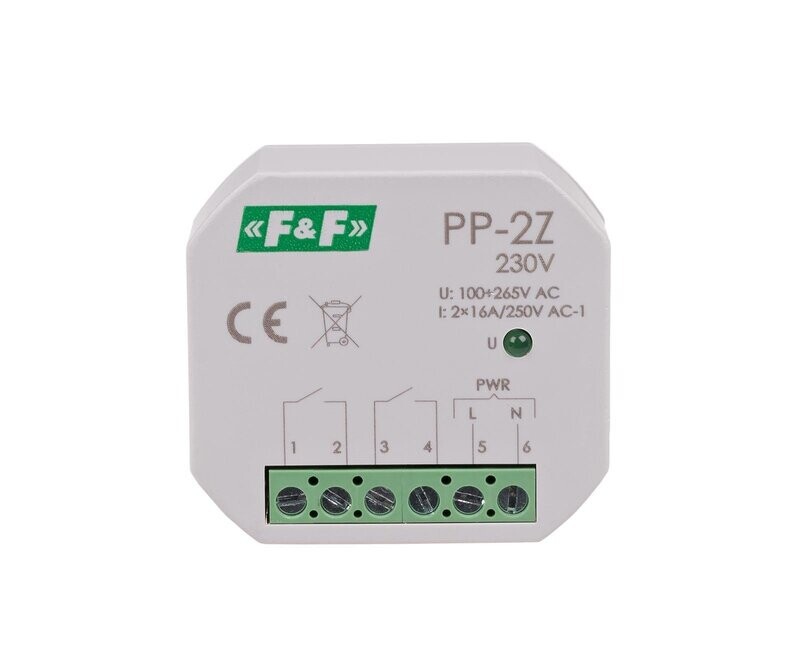

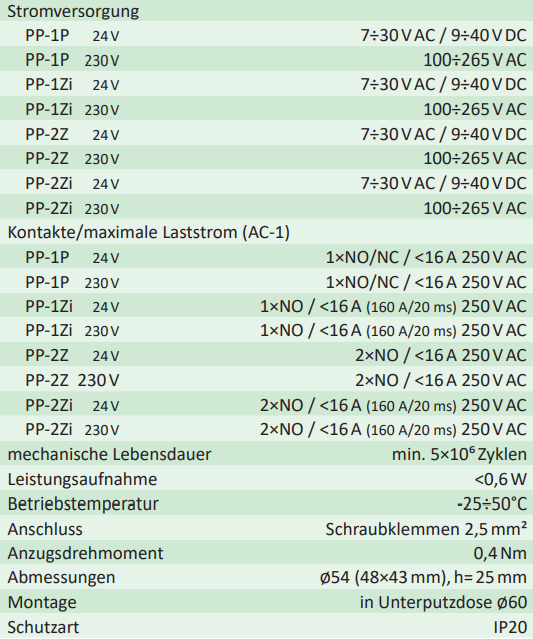

in einer Installationsdose z.B. diese Versionen unserer Elektromagnetischen Relais: PP-1P, PP-1Zi, PP-2P, PP-2Zi
