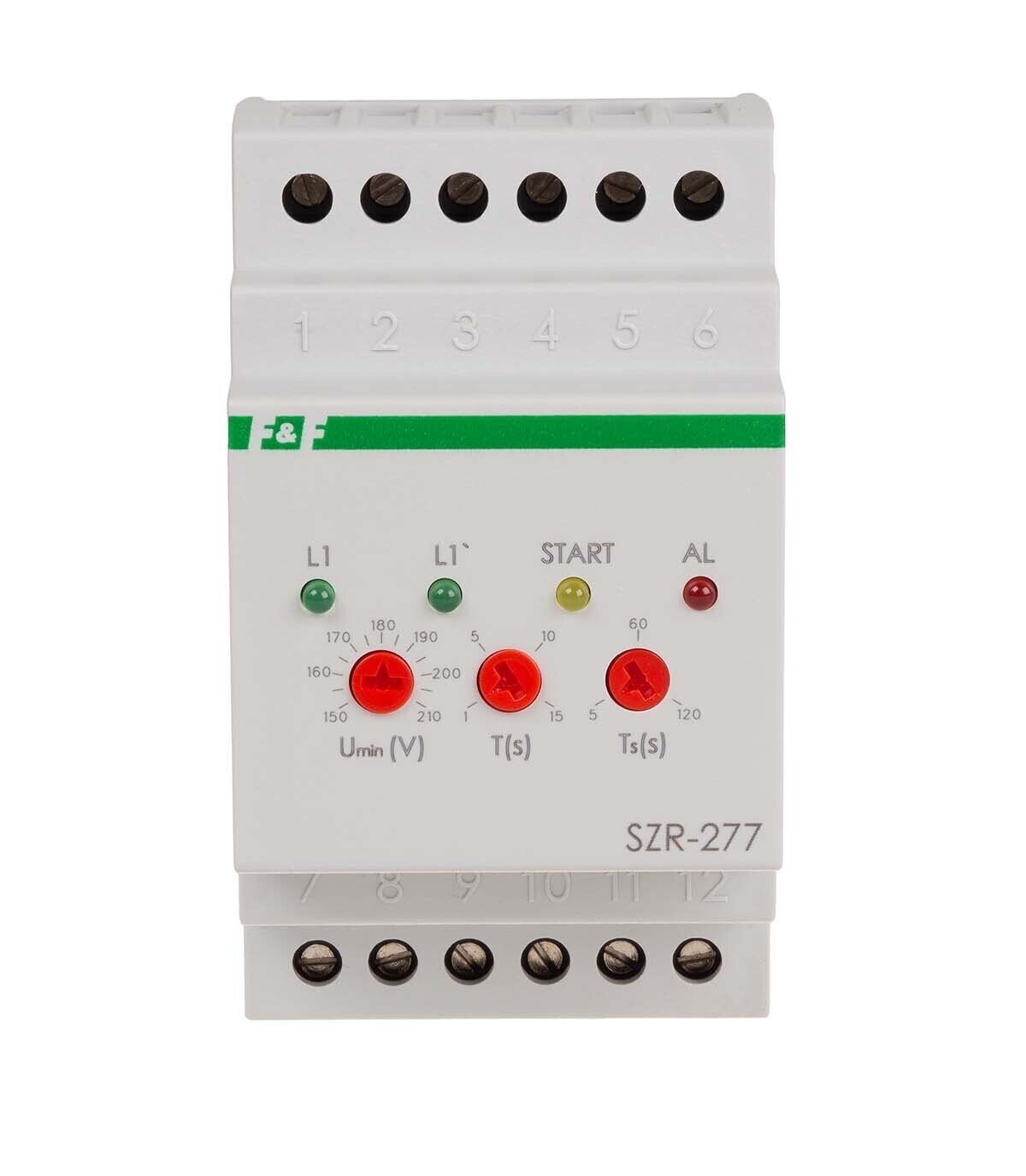

SZR-277 Einphasen Regler Kontroller Generator Notstromversorgung

Produktbeschreibung

UPC-Strichcode: 5902431672465

Marke: F&F

Model: SZR-277

Kontroller / Regler

Stromleitungen Überwachung

Hauptstrom Überwachung

Notstromversorgung (Reserve Stromversorgung)

Generator (ON/OFF)

Versorgungsspannung 85 ÷ 265 V AC

Versorgungsspannung - Generator 230 V AC

Versorgungsspannung - Batterie 10 ÷ 12 V DC

Maximale Spannung 400V AC

3x NO / IP20

Artikelbeschreibung:

SZR-277 Kontroller / Regler (Notstromversorgung / Reserve Stromversorgung)

Der SZR-277 Einphasen Kontroller / Regler wird verwendet, um die Spannung eines einphasigen Stromversorgungsnetzes zu regeln und die Empfangsleitung bei falschen Parametern der Hauptstromleitung auf Strom vom Generator umzuschalten.

Funktion:

Befindet sich die Netzspannung innerhalb des vorgegebenen Bereichs, wird der Kontakt zwischen den Klemmen 2-7 geschlossen und die Stromversorgung von der Hauptleitung auf die Empfangsleitung übertragen. Wenn die zulässigen Spannungsparameter überschritten werden, wird der Kontakt 2-7 geöffnet und die Stromleitung vom Empfang getrennt. Nach dem Trennen der Hauptleitung wird der Generator gestartet und danach wird der Kontakt 3-9 geschlossen um die Stromversorgung vom Generator auf die Empfangsleitung zu übertragen. Wenn die Stromversorgung der Hauptleitung wiederhergestellt ist und 10 Sekunden lang in den angegebenen Bereich fällt, dann wird der Kontakt 3-9 geöffnet und der Generator wird getrennt. Nach weiteren 300 ms werden die Kontakte 2-7 geschlossen und die Stromversorgung der Empfangsleitung von der Hauptleitung wird wiederhergestellt. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.
