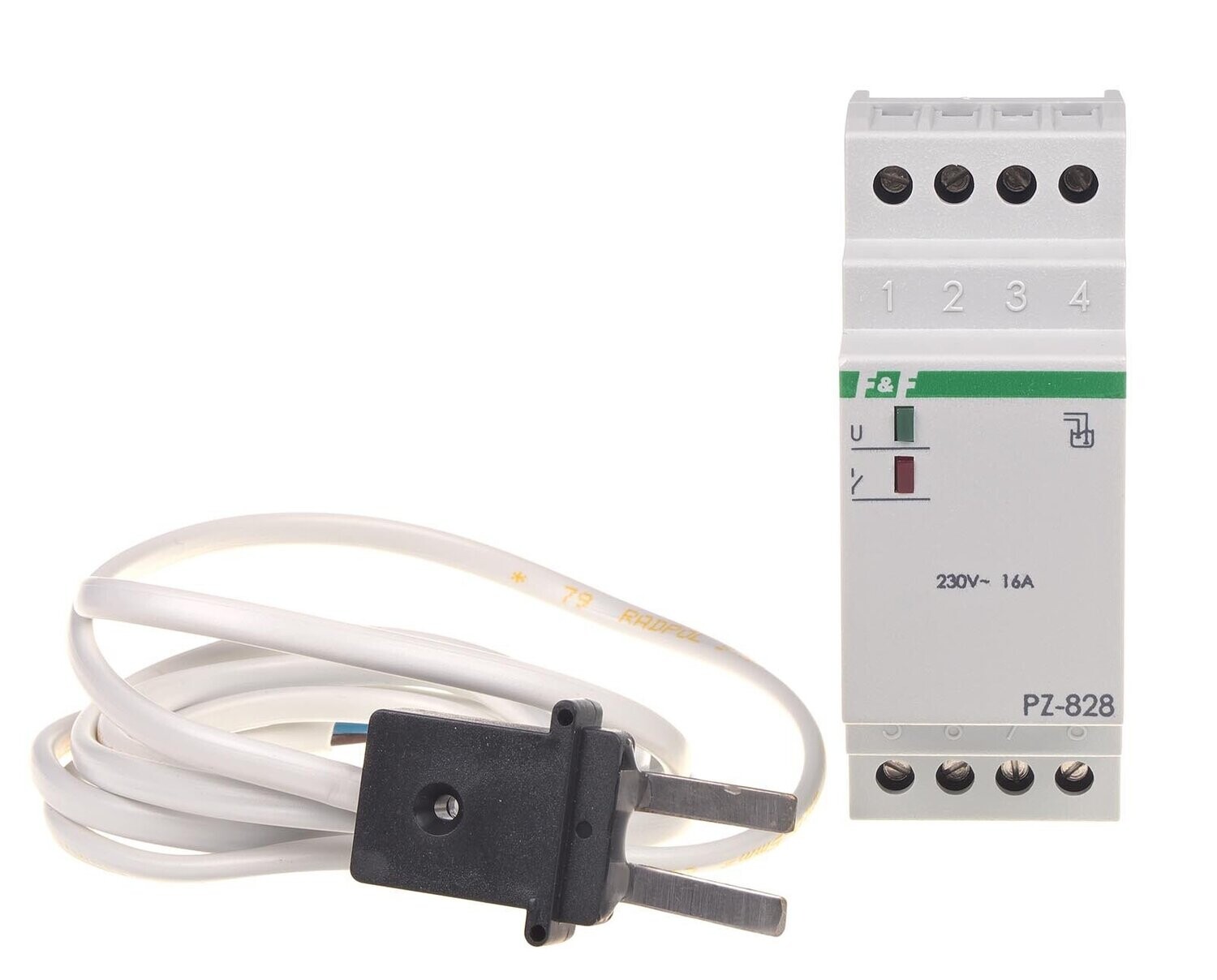

PZ-828 Füllstand Überwachung 230V AC Wasser Flüssigkeit

Im trockenen Zustand bleibt der Relais Schaltkontakt in Position 7-4. Wenn die Sonde mit Flüssigkeit geflutet wird (d.h. die Sonden Elektroden kurzgeschlossen sind), wechselt der Relais Schaltkontakt in die Position 7-8. Nach dem Absenken des Flüssigkeitsstandes ("kein Kurzschluss" der Sonden Elektroden) kehrt der Relais Schaltkontakt in Position 7-4 zurück. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Anschlussmöglichkeit der Sonde:

Die Konstruktion der Sonde ermöglicht eine Montage auf einer flachen horizontalen Oberfläche, z. B auf einen Boden in einem Raum mit Hydro Armaturen, Strömungsrohren oder in einer Wäscherei (Waschraum). Es ermöglicht ein schnelles Erkennen von Fehlfunktionen (Überschwemmung eines Raumes mit Flüssigkeit / Wasser), gleichzeitig können elektrische Stromkreise abgeschaltet werden oder durch eine Aktivierung von Sirenen oder Beleuchtungen ein Alarm ausgelöst werden.

Das Kabel der Sonde kann bis zu 100 m verlängert werden.

An den Eingang 5-6 können bis zu 10 Sonden angeschlossen werden - in Reihe oder Parallel

* in Reihe - für ein abhängiges Flüssigkeitsstand Kontrollsystem in vielen punkten - alle angeschlossenen Sensoren müssen gleichzeitig kurzgeschlossen werden, damit das Relais arbeitet.

* parallel - das alternative Flüssigkeitsstand Kontrollsystem in vielen punkten - m indestens eine beliebige der angeschlossenen Sensoren muss kurzgeschlossen werden. Bei einen Anschluss in Reihe nimmt die Empfindlichkeit der Sensoren ab (Leitfähigkeit wird verringert).

Achtung:

Ausgang 5-6 galvanisch getrennt
