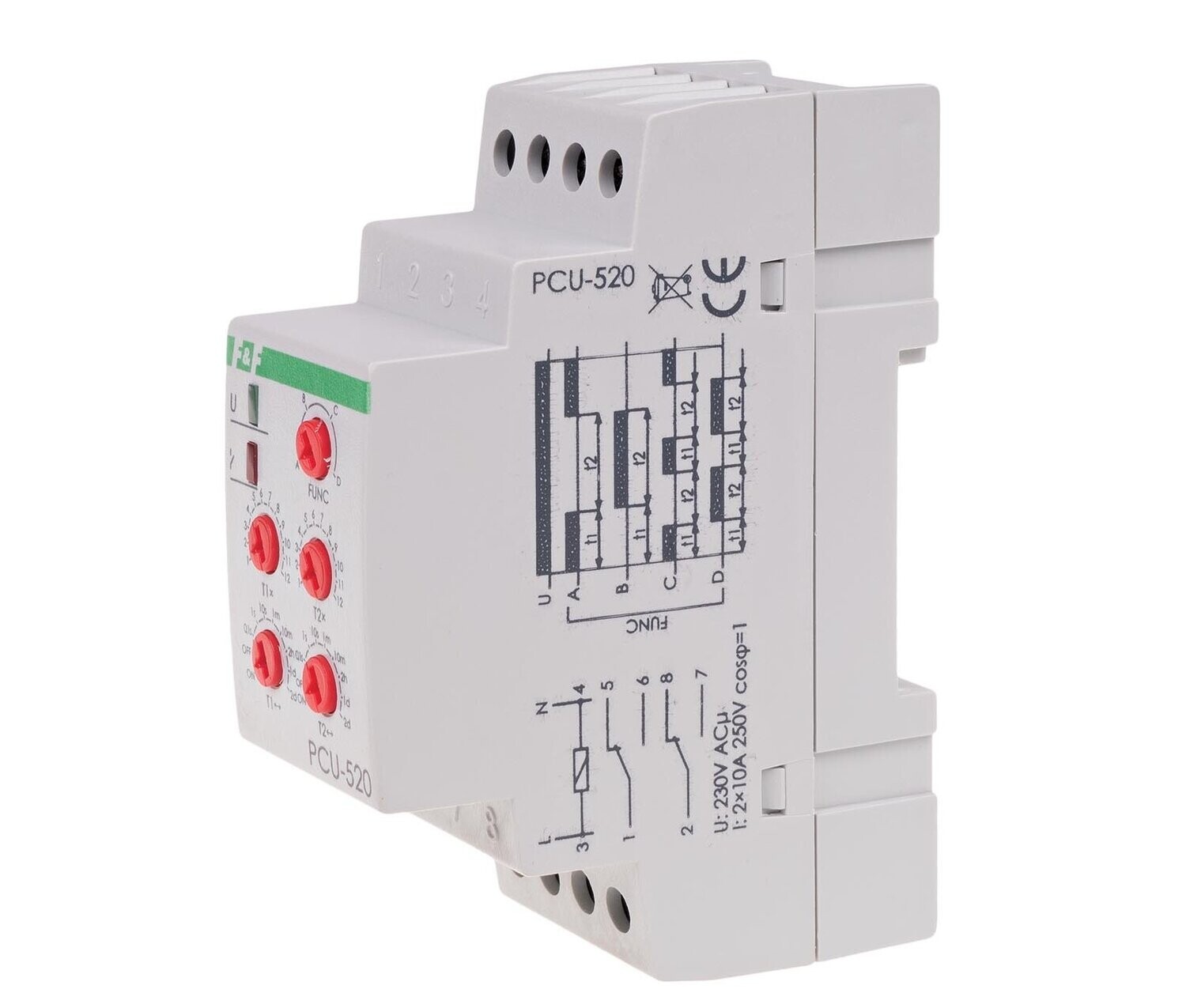

PCU-520 Zeitrelais 2x Timer zyklischer Betrieb 230V AC 2x 8A
Vorraussichtliche Lieferzeit
lieferbar
Produktbeschreibung
UPC-Strichcode:
5908312595427
Marke:
F&F
Model: PCU-520
Zeitrelais
Wichtige Funktion
zwei Timer t1 und t2
(Arbeitszeit/Pausenzeit)
Zyklische Arbeitsweise
Betriebszeit - einstellbar 0,1 Sekunden ÷ 576 Stunden
Pausenzeit - einstellbar 0,1 Sekunden ÷ 576 Stunden
230V AC
2x 8A / 2x NO/NC / IP20
Anwendungsgebiete:
Heizung
Beleuchtung
Lüftung
Signalisierung
usw.
Artikelbeschreibung:
Zeitrelais PCU-520 230V AC
- Dieses Zeitrelais wird zur Zeitsteuerung in Industrieautomatisierung Systemen und Hausautomatisierung Systemen (z. B. Lüftung, Heizung, Beleuchtung, Signalisierung usw.) verwendet.
- Es besteht die Möglichkeit der Einstellung von zwei Zeiten (Timer) t1 und t2 (Arbeitszeit und Pausenzeit).
- Zyklische Arbeitsweise
Funktion:
* VERZÖGERTE AUSSCHALTUNG (A)
Bis zum Einschalten des Relais bleiben die Schaltkontakte in den Positionen 1-5, 2-8.
Nach dem Anlegen der Versorgungsspannung werden die Schaltkontakte in die Positionen 1-6, 2-7 geschaltet für die dauer der Zeit t1. Nach dem die Zeit t1 abgelaufen ist kehren die Schaltkontakte zu den Positionen 1-5, 2-8 zurück
für die dauer der Zeit t2.
Nach der Zeit t2 kehren die Relais Schaltkontakte in die Positionen 1-5, 2-8 zurück
für die dauer der Zeit t2.
Nach der Zeit t2 kehren die Relais Schaltkontakte in die Positionen 1-6, 2-7 zurück.
Eine erneute Ausführung des Relais Betriebsmodus ist nur dann möglich, nachdem die Versorgungsspannung ausgeschaltet und wieder eingeschaltet wurde.
* VERZÖGERTE EINSCHALTUNG (B)
Nach dem Anlegen der Versorgungsspannung bleiben die Schaltkontakte in den Positionen 1-5, 2-8
für die dauer der Zeit t1.
Nach dem die Zeit t1 abgelaufen ist werden die Schaltkontakte in die Positionen 1-6, 2-7 geschaltet
für die dauer der Zeit t2.
Nach dem die Zeit t2 abgelaufen ist kehren die Relais Schaltkontakte in die Positionen 1-5, 2-8 zurück.
Eine erneute Ausführung des Relais Betriebsmodus ist nur dann möglich, nachdem die Versorgungsspannung ausgeschaltet und wieder eingeschaltet wurde.
* VERZÖGERTE AUSSCHALTUNG - ZYKLISCH (C)
Die Betriebsart der verzögerten Abschaltung wird zyklisch in gleichen Abständen von eingestellter Arbeitszeit und Pause ausgeführt.
* VERZÖGERTE EINSCHALTUNG - ZYKLISCH (D)
Die Betriebsart der verzögerten Einschaltung wird zyklisch in gleichen Abständen von eingestellter Arbeitszeit und Pause ausgeführt.
Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.
Achtung:
* Wenn der Strom eingeschaltet ist, reagiert das System nicht auf das Änderungen der Zeit Bereichseinstellungen.
* Der neu eingestellte Zeitbereich funktioniert erst, nach dem die Stromversorgung Ausgeschaltet und erneut Eingeschaltet wurde.
* Bei eingeschalteter Spannungsversorgung innerhalb des eingestellten Zeitbereichs kann die Zeit im Bereich des Zeiteinstellwerts stufenlos eingestellt werden
Zeitbereiche:
| 0,1 Sek. | 0,1÷1,2 Sek. |
| 1 Sek. | 1÷12 Sek. |
| 10 Sek. | 10÷120 Sek. |
| 1 Min. | 1÷12 Min. |
| 10 Min. | 10÷120 Min. |
| 2 Std. | 2÷24 Std. |
| 1 Tag | 1÷12 Tage (24÷288 Std.) |
| 2 Tage | 2÷24 Tage (48÷576 Std.) |
ON - Wenn der Strom eingeschaltet ist, verursacht dies eine dauerhafte Position der Schaltk
ontakte in den Positionen 1-6 und 2-7.
OFF -
Wenn der Strom eingeschaltet ist, verursacht dies eine dauerhafte Position der Schaltk
ontakte in den Positionen 1-5 und 2-8.
