MR-AO-1 Modul für Analog Ausgänge MODBUS RTU RS-485 PLC

Name: MR-AO-1 Modul für Analog Ausgänge MODBUS RTU RS-485 PLC
Brand: F&F
SKU: 00200
Price: 79.99 EUR
Availability: InStock

Shop / Hilfselemente für Automatisierungssysteme

€79.99

Preis inkl. MwSt. (19%) €12.77

zzgl. Versand

Vorraussichtliche Lieferzeit

Versand: 7–9 Tage

lieferbar

Produktbeschreibung

UPC-Strichcode: 5908312595236

Marke: F&F

Model: MAX MR-AO-1

Hilfsrelais für Automatisierungssysteme

Systemkomponente

Analoges Ausgangsmodul mit MODBUS RTU-Ausgang

RS-485 Netzwerk (Ports RS-485)

Kommunikationsprotokoll: MODBUS RTU

Versorgungsspannung: 9 ÷ 30V DC

IP20

Artikelbeschreibung:

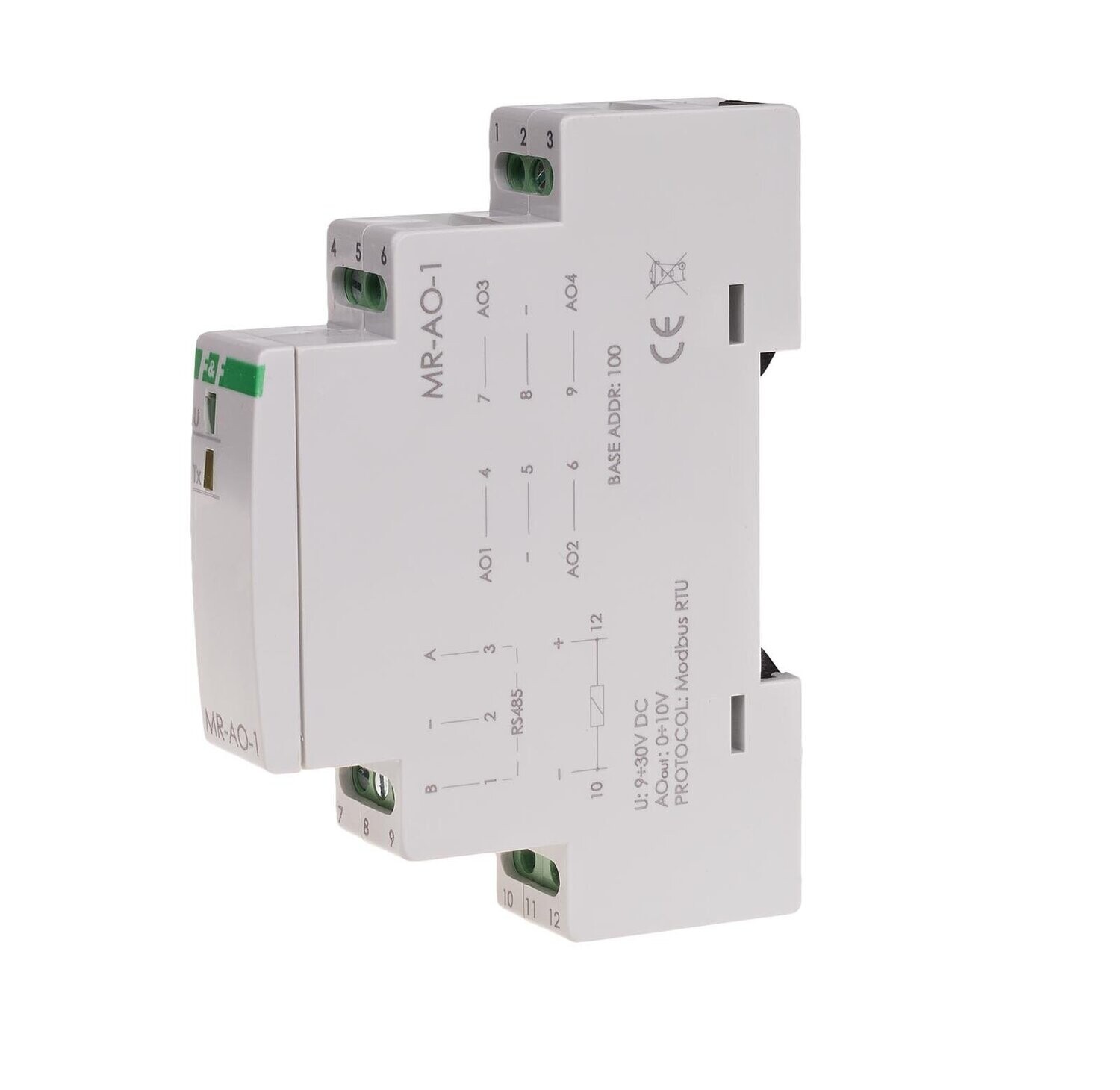

MAX MR-AO-1 - Analoges Ausgangsmodul mit MODBUS RTU Ausgang.

Das MR-AO-1-Modul wird verwendet als externes Gerät zur Erweiterung der Analogausgänge von programmierbaren Steuergeräten PLC sowie anderen Geräten, bei dem die Daten mit Hilfe des RS-485-Ports ausgetauscht werden, gemäß dem MODBUS RTU-Protokolls.

Funktion:

Das Modul verfügt über 4 universelle Analogausgänge 0 ÷ 10 V . Die Ausgangsspannungswerte können eingestellt werden oder über den Port RS-485 mit Hilfe des MODBUS RTU-Kommunikationsprotokoll gelesen werden.

Das Modul verfügt über die Funktion die Werte der Ausgangsspannung in einem nichtflüchtigen lokalen Speicher zu speichern. Nach jedem Einschalten der Versorgungsspannung des Moduls, werden die Ausgangswerte in ihren gespeicherten Zustand zurückgesetzt.

Das ablesen des Zustands der Schaltkontakte, das einstellen des Zustandes der Schaltkontakte sowie das Einstellen aller Kommunikations- und Datenaustauschparameter wird realisiert über den Port RS-485 unter der Verwendung des MODBUS RTU-Kommunikationsprotokolls.

Das Einschalten der Versorgungsspannung wird durch die grüne LED U signalisiert. Der richtige Datenaustausch zwischen dem Modul und einem zweiten Gerät wird durch die gelbe LED Tx signalisiert.

Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.

Kommunikationseinstellungen zurücksetzen :

Unter der Modul Fassade befindet sich ein Schalter für die Kodierung.

Details über die Zurücksetzung der Kodierung finden Sie in der Bedienungsanleitung.
