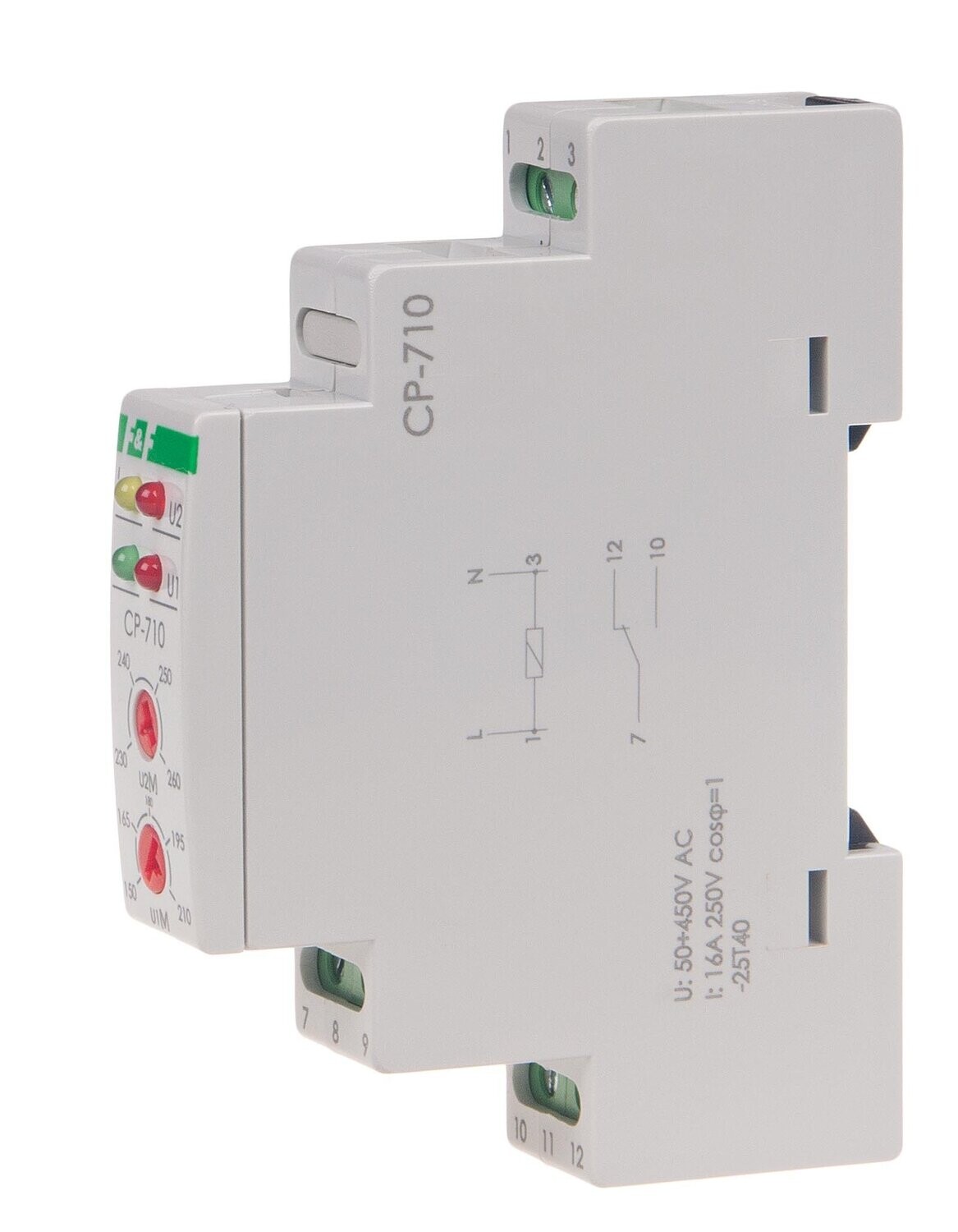

CP-710 SPANNUNGSRELAIS Einphasig mit Zeitschloss 50V - 450V AC
Die Spannungsrelais werden verwendet, um die Spannung eines einphasigen oder dreiphasigen Netzes zu steuern und den Empfänger vor den Auswirkungen eines Spannungsabfalls oder Spannungsanstieges über die eingestellten Werte hinaus zu schützen.
Wichtiger Hinweis:
Alle Typen von Spannungsrelais können mit Spannungen bis zu 450 V gespeist werden. Dies ermöglicht einen wirksamen Schutz des Empfängers, auch wenn die Spannung die zulässigen Normen überschreitet. Auch wenn die Polarität der Spannungsversorgung vertauscht wird oder den „Nullpunkt” abgeklemmt wird, wird das Relais dadurch nicht zerstört (verbrannt).
Funktion:
Mit den Potentiometern (rote Drehknöpfe im Relais) werden die unteren (U₁) und oberen (U₂) Spannungsschwellen eingestellt. Es handelt sich um das sogenannte „Spannungsfenster”, innerhalb dessen Änderungen der Versorgungsspannung auftreten können, die keine Aktivierung des Relais bewirken. Eine Änderung der Versorgungsspannung oberhalb oder unterhalb der eingestellten Spannungsschwellen schaltet den Kontakt des Relais. Der Relaiskontakt wird automatisch zurückgeschaltet, wenn die richtige Spannung wieder vorhanden ist. Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.
